供应TP0610 SOT-23 P沟道MOSFET 60V/120mA

型号/规格:

TP0610

品牌/商标:

SZXYL

封装形式:

SOT-23

环保类别:

无铅环保型

安装方式:

贴片式

包装方式:

卷带编带包装

功率特征:

小功率

产品信息

一、TP0610 SOT-23的he心产品标题

TP0610 SOT-23 P 沟道低压 MOSFET|60V 耐压|185mA 连续电流|低至 6Ω 导通电阻|逻辑电平驱动|SOT-23 微型贴片封装

二、TP0610 SOT-23的he心功能与技术优势

低压高效开关性能

  • 漏源电压(Vdss)-60V,适用于 - 5V/-3.3V 电源管理、信号切换及负电压驱动电路,可耐受电源波动与负载瞬态冲击。
  • 连续漏极电流(Id)-185mA(25℃时),脉冲电流可达 - 400mA,满足短时峰值负载需求。
  • 导通电阻(Rds (on))
    • 典型值 6Ωzui大值 10Ω
    • 温度特性:Rds (on) 随结温升高而增大,设计时需预留 15% 裕量。

逻辑电平驱动与快速开关

  • 栅极阈值电压(Vgs (th))-0.8~-1.5V
  • 栅极电荷(Qg):典型值1.7nC,支持100kHz 以上高频 PWM 应用,降低驱动损耗。
  • 反向传输电容(Crss)4pF,减少米勒效应干扰,提升开关速度。

全功能保护机制

  • 过压保护:栅源电压(Vgs)?20V 耐受能力,避免静电或驱动信号异常导致的损坏。
  • 过热保护:结温(Tj)≥150℃时自动限制功耗,温度降低后恢复,适用于无散热片的紧凑设计。
  • 反向电流保护:内置体二极管,支持续流功能。

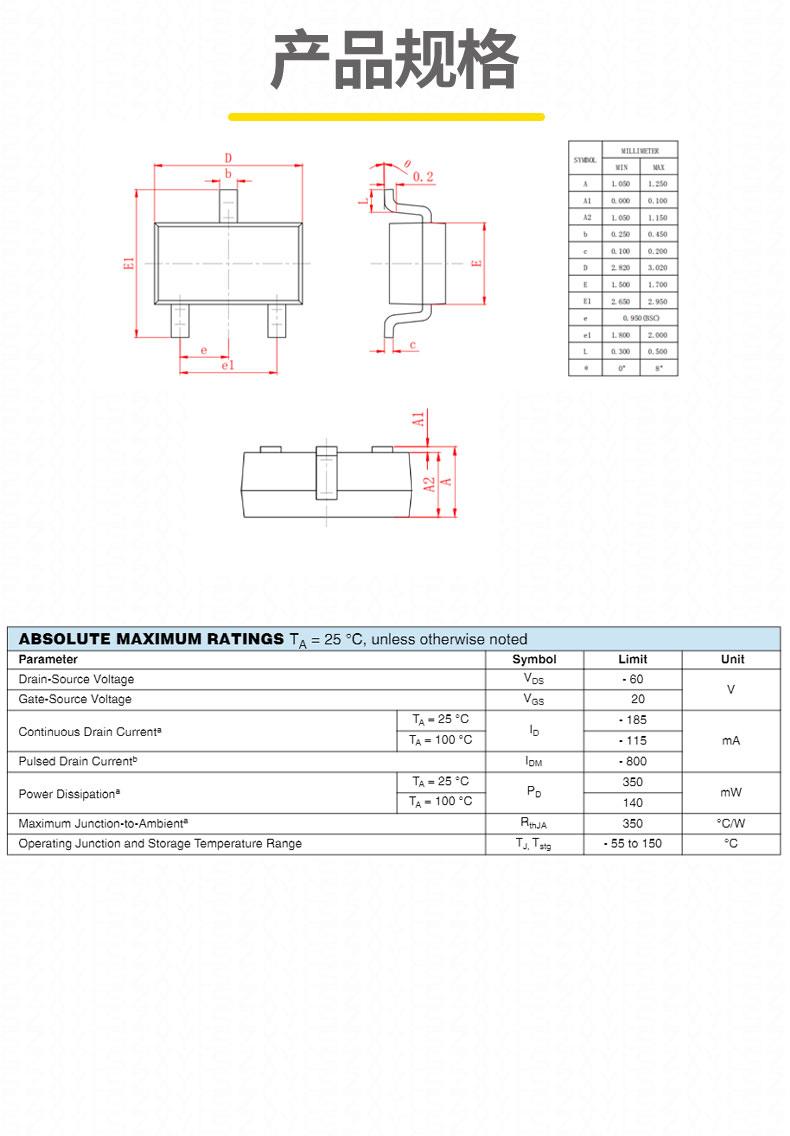

三、TP0610 SOT-23的关键技术参数表

属性项参数描述
封装形式SOT-23 微型贴片封装,尺寸 3.00?1.40?1.15mm,引脚间距 0.95mm,兼容回流焊与波峰焊工艺
功率耗散(Pd)350mW(Ta=25℃时,),需通过 PCB 铺铜或散热焊盘控制温升
工作温度范围-55℃~%2B150℃,存储温度 - 65℃~%2B150℃
输出电容(Coss)9pF(典型值),降低输出端高频噪声
ESD 防护能力?2kV(接触放电),符合行业标准
焊接温度260℃(10 秒内),兼容标准 SMT 焊接工艺

四、TP0610 SOT-23的封装与应用场景

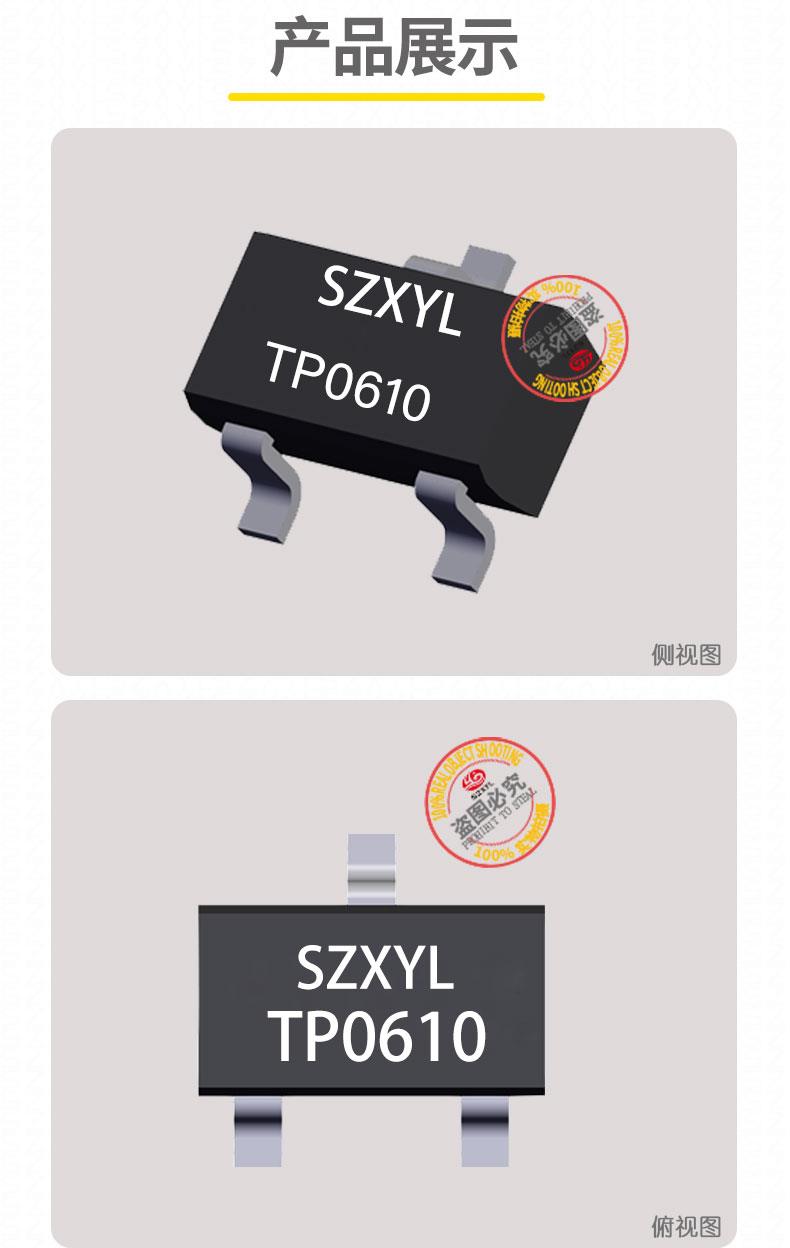

封装特性

  • 物理设计
    • SOT-23 微型封装:三引脚布局(G 栅极、D 漏极、S 源极),占用 PCB 面积仅 4.2mm?,适用于可穿戴设备、蓝牙耳机等空间受限场景。
    • 散热优化
      • 热阻参数:传统焊线式封装 RθJA=220~250℃/W,覆晶式封装可低至 55℃/W,通过 PCB 大面积铺铜可提升散热效率。
      • 功耗计算示例:Vds=-5V,Id=-185mA,Rds (on)=6Ω 时,导通损耗为 0.185??6≈0.206W,自然冷却即可满足需求。
  • 引脚布局:标准 SOT-23 排列,兼容多数 PCB 设计工具的封装库,便于替代升级。

TP0610 SOT-23的典型应用领域

  1. 电源管理与信号切换
    • LDO 线性稳压器:作为旁路开关或负载开关,实现电源路径管理。
    • DC-DC 转换器:同步整流电路中的续流开关,提升轻载效率。
    • 电平转换:在 - 3.3V 与 - 5V 系统间实现信号双向传输,避免逻辑电平冲突。
  2. 便携式电子设备
    • 可穿戴设备:驱动振动马达、LED 指示灯或传感器电源开关。
    • 智能家居:控制低电压继电器、传感器节点的电源通断。
  3. 消费电子与物联网
    • 无线模块:作为射频前端的偏置开关,利用低 Crss 特性减少信号干扰。
    • 电池保护:锂电池过流保护电路中的主开关,支持 185mA 连续电流。
  4. 工业与汽车电子
    • 传感器接口:驱动高压侧开关,需通过 AEC-Q101 ren证。
