供应XL1225 SOT-23 低功耗场效应管 P沟道

型号/规格:

XL1225

品牌/商标:

SZXYL

封装形式:

SOT-23

环保类别:

无铅环保型

安装方式:

贴片式

包装方式:

卷带编带包装

功率特征:

小功率

产品信息

一、XL1225 SOT-23的he心产品标题

XL1225 SOT-23 单向可控硅|600V 耐压|0.8A 通态电流|微型贴片封装|低触发电流|工业级宽温范围

二、XL1225 SOT-23的he心功能与技术优势

高压触发与高效整流性能

  • 断态重复峰值电压(Vdrm/Vrrm)600V,适用于高压脉冲、AC-DC 转换及工业控制电路,可耐受电网波动与浪涌冲击。
  • 通态电流(It (RMS))0.8A(25℃时),不重复浪涌电流(Itsm)达8A(10ms),满足短时大电流负载需求。
  • 通态电压(Vt):典型值1.4V,降低导通损耗,提升能效。
  • 温度特性:结温(Tj)升高时,Vt 略微下降但漏电流增加,设计时需预留 15% 裕量以确保可靠性。

低触发与快速响应

  • 栅极触发电压(Vgt)≤1.3V,触发电流(Igt)≤0.2mA,支持微控制器或逻辑电路的低电平直接驱动。
  • 保持电流(Ih)≤15mA,确保可靠导通与关断,避免误触发。
  • 开关特性
    • 开通延迟时间(Tgd):典型值2.2μs关断时间(Tq):≤5μs,支持10kHz 以下开关频率,适用于低频整流与脉冲控制。
    • 临界电压上升率(dv/dt):≥200V/μs,减少电压突变导致的误开通风险。

全功能保护机制

  • 过压保护:栅源电压?1V 耐受能力,避免静电或驱动信号异常损坏栅极。
  • 过热保护:结温(Tj)≥125℃时漏电流显著增加,需通过散热设计控制温升。
  • 反向电流保护:内置反向阻断能力,无需额外二极管,简化电路设计。

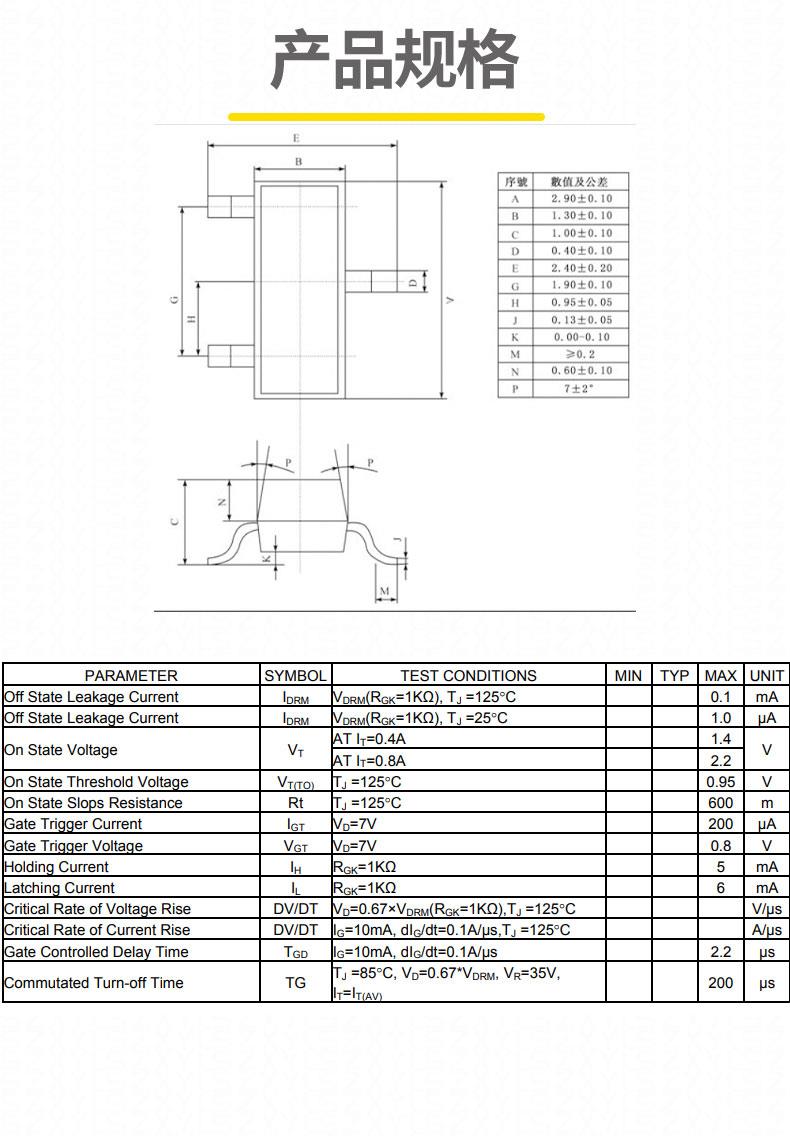

三、XL1225 SOT-23的关键技术参数表

属性项参数描述
封装形式SOT-23 微型贴片封装,尺寸 3.00?1.40?1.15mm,引脚间距 0.95mm,兼容回流焊与波峰焊工艺
功率耗散(Pd)350mW,需通过 PCB 铺铜或散热焊盘控制温升
工作温度范围-40℃~%2B125℃,存储温度 - 40℃~%2B150℃
断态漏电流(Idrm)≤1.0μA,确保低功耗待机
ESD 防护能力?2kV,符合行业标准
焊接温度260℃,兼容标准 SMT 焊接工艺

四、XL1225 SOT-23的封装与应用场景

封装特性

  • 物理设计

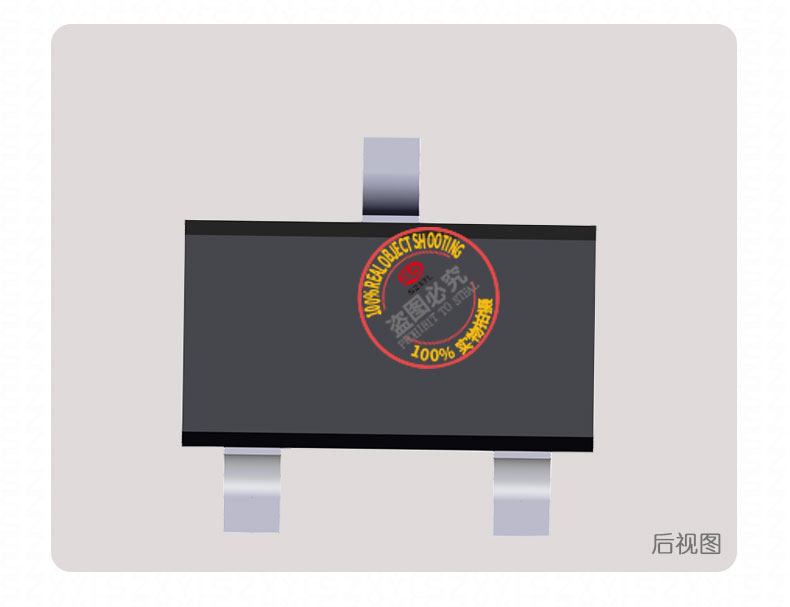

    • SOT-23 三引脚布局:引脚定义为阴极(K)、栅极(G)、阳极(A),占用 PCB 面积仅 4.2mm?,适用于可穿戴设备、智能家居等空间受限场景。
    • 散热优化
      • 热阻参数:传统焊线式封装 RθJA=220~250℃/W,通过 PCB 大面积铺铜可提升散热效率。
      • 功耗计算示例:Vt=1.4V,It=0.8A 时,导通损耗为 1.4?0.8=1.12W,需配合散热设计。

典型应用领域

  1. AC-DC 转换与整流
    • 半波 / 全波整流:作为高压侧开关,实现市电转低压直流。
    • 调光电路:控制白炽灯、卤素灯或 LED 驱动器的功率,通过相位控制实现亮度调节。
  2. 工业控制与保护
    • 电机启动器:作为软启动开关,降低电机启动电流冲击。
    • 过流保护:在电流超过阈值时触发导通,将故障电流旁路至地。
  3. 汽车电子与新能源
    • 点火系统:高压脉冲触发,利用 600V 耐压耐受线圈反电动势。
    • 太阳能逆变器:作为 DC-AC 转换中的开关元件,支持高频 PWM 调制。
  4. 消费电子与物联网
    • 智能家居开关:控制交流负载的通断,通过无线模块远程触发。


    • 传感器接口:驱动高压侧开关,需通过光耦或数字隔离器实现信号隔离。
