供应BSS119 SOT-23封装N沟道MOS场效应管

型号/规格:

BSS119

品牌/商标:

SZXYL

封装形式:

SOT-23

环保类别:

无铅环保型

安装方式:

贴片式

包装方式:

卷带编带包装

功率特征:

小功率

产品信息

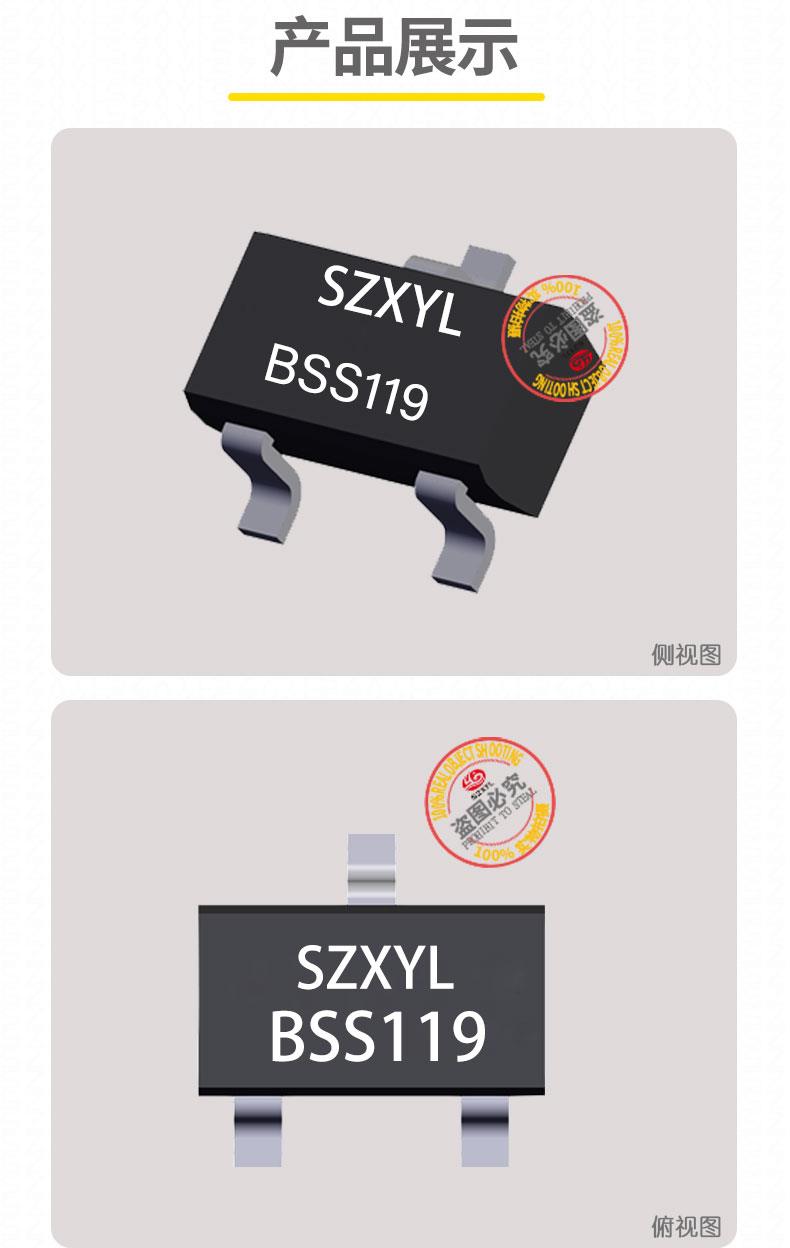

BSS119 SOT-23

BSS119 SOT-23 he心产品概述

BSS119 SOT-23 是一款高性能 N 沟道增强型 MOSFET,采用 SOT-23 表面贴装封装,专为 低电压、逻辑电平驱动应用 设计。

凭借 100V 漏源电压170mA 连续漏极电流 和 低导通电阻(Rds (on) zui大值 6Ω@Vgs=10V),它在信号放大、电源管理及低端开关等场景中表现卓越。

参数数值应用价值
沟道类型N 沟道增强型适用于低端开关应用,简化负载驱动电路设计。
漏源电压(Vdss)100V(zui大值)支持宽电压输入,可兼容多种电源轨(如 5V、12V、24V 系统)。
连续漏极电流(Id)170mA(Ta=25℃)满足中小功率负载驱动需求,如继电器控制、LED 照明驱动。
导通电阻(Rds (on))6Ω(zui大值,@Vgs=10V,Id=170mA)低损耗设计,降低发热,提升系统能效,适用于高频开关电路(如 DC/DC 转换器)。
阈值电压(Vgs (th))2.3V(zui大值,@Id=50μA)支持逻辑电平直接驱动(如 3.3V/5V 微控制器),无需额外驱动电路。
工作温度范围-55℃至 %2B 150℃工业级温度适应性,可用于汽车电子、工业自动化等恶劣环境。
封装类型SOT-23(3 引脚贴片)紧凑尺寸(2.4mm?2.9mm?1.2mm),节省 PCB 空间,支持高密度布局。

BSS119 SOT-23 的关键特性与应用场景

技术特性

  1. 逻辑电平兼容性
    • 低阈值电压(典型值 1.6-2.6V)可直接由微控制器或 FPGA 驱动,无需电平转换电路,简化设计。
    • 低输入电容(Ciss=78pF) 和 低栅极电荷(Qg=2.5nC) 实现快速开关(<100ns),支持高频信号切换。
  2. 可靠性设计
    • UL94 V-0 阻燃封装,符合安全标准,适用于消费电子和工业设备。
    • ESD 保护(部分型号集成),防止静电损伤,提升生产良率。
  3. 兼容性与灵活性
    • 逻辑电平驱动(Vgs 范围:-20V 至 %2B 20V),兼容多种控制信号源。
    • 支持回流焊工艺,适合自动化生产线,降低组装成本。

典型应用场景

  1. 电源管理
    • 低端开关:控制负载通断。
    • DC/DC 转换器:作为同步整流器或开关元件,优化电源效率。
    • 电池保护电路:防止过电流损害锂电池组。
  2. 信号放大与切换
    • 信号放大模块:在音频放大器、传感器信号调理电路中增强信号强度。
    • 高速模拟开关:用于多路复用器、射频信号路由等高频场景。
  3. 工业与汽车电子
    • 电机驱动辅助电路:作为续流二极管或低端开关,配合 P 沟道 MOSFET 实现全桥驱动。
    • 汽车传感器接口:部分型号通过 AEC-Q101 车规ren证,适用于引擎控制、车身电子等严苛环境。

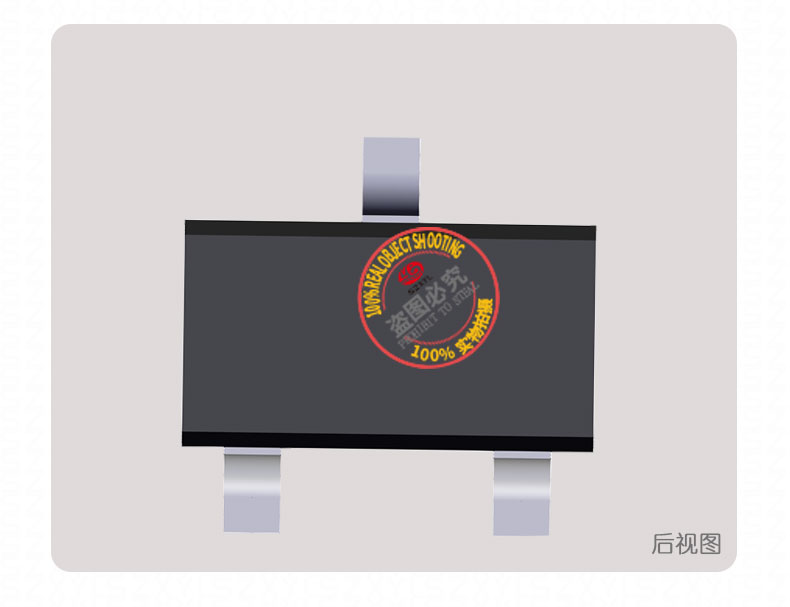

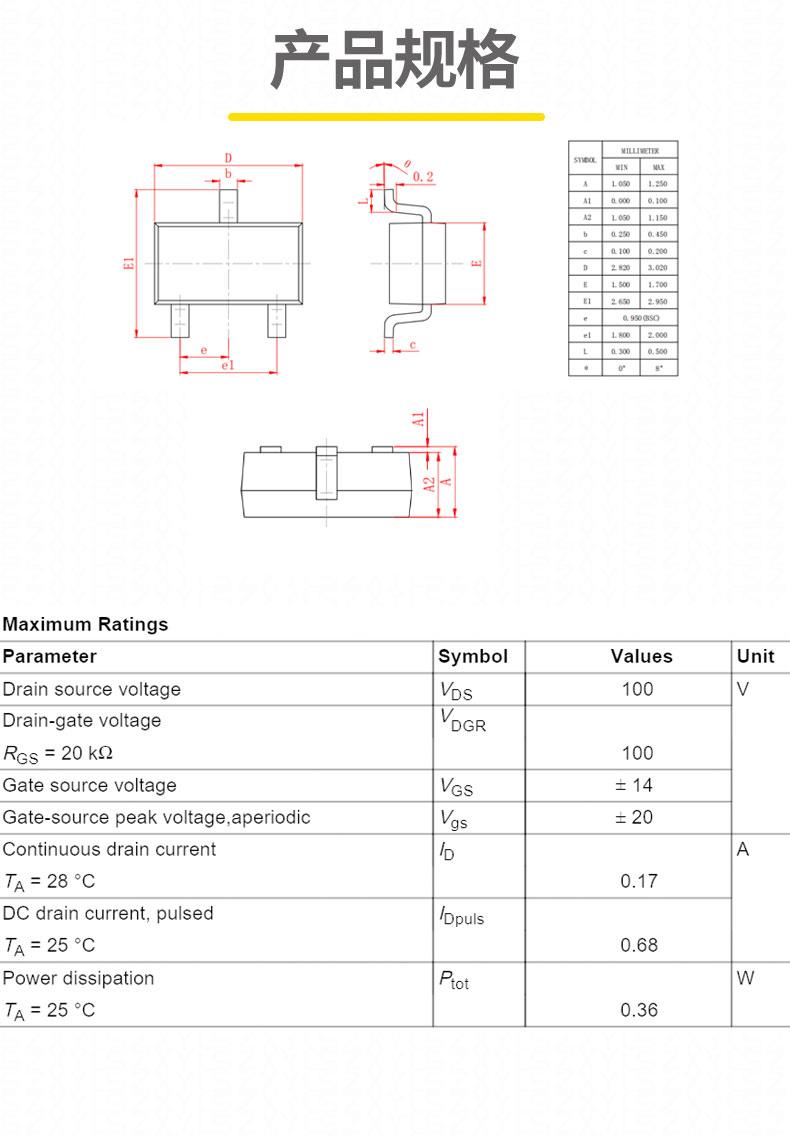

封装与物理属性

  • 封装形式:SOT-23(3 引脚,源极 S、栅极 G、漏极 D),符合 TO-236 标准,引脚间距 0.95mm。
  • 尺寸:约 2.4mm?2.9mm?1.2mm,适用于紧凑型 PCB 设计。
  • 包装方式:标准编带包装(Tape & Reel),3000pcs / 卷,无卤素且符合 RoHS 规范。


  • 安装建议:建议使用含银焊膏,回流焊峰值温度控制在 245℃?5℃,确保焊接可靠性。
