供应BSS84 SOT-23封装P沟道MOS场效应管

型号/规格:

BSS84

品牌/商标:

SZXYL

封装形式:

TO-252

环保类别:

无铅环保型

安装方式:

贴片式

包装方式:

卷带编带包装

功率特征:

小功率

产品信息

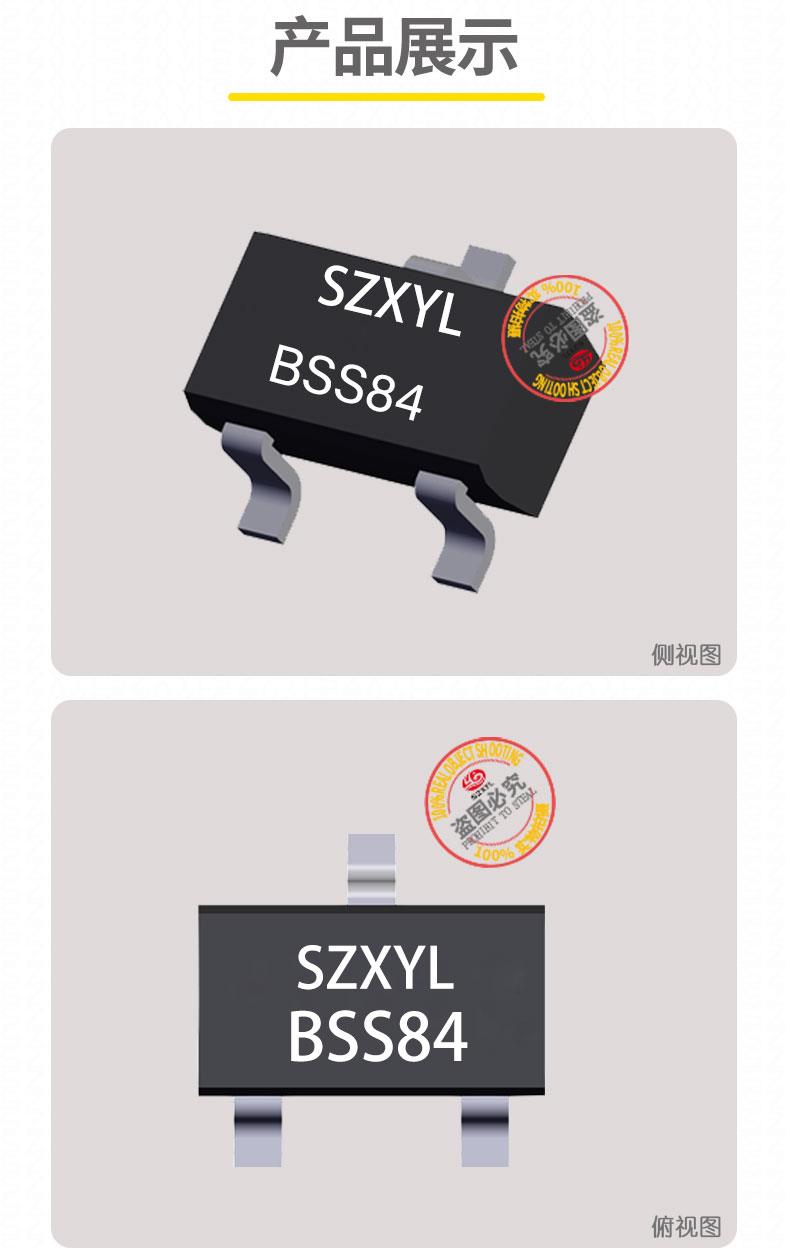

BSS84 SOT-23

he心产品概述

BSS84 SOT-23 是一款高性能 P 沟道增强型 MOSFET,采用 SOT-23 表面贴装封装,专为 低电压、低功耗应用 设计。凭借 -50V 漏源电压130mA 连续漏极电流 和 低导通电阻(Rds (on) 典型值 6Ω@Vgs=-10V),它在便携式电子设备、电源管理及逻辑电平开关等场景中表现卓越。该器件符合 RoHS 合规标准,支持无铅焊接工艺,并提供 工业级温度范围(-55℃至 %2B 150℃),确保在严苛环境下的可靠性。

BSS84 SOT-23 的技术参数与性能优势

参数数值应用价值
沟道类型P 沟道增强型适用于高端接地(High-Side Switching)应用,简化电源设计。
漏源电压(Vdss)-50V(zui大值)支持宽电压输入,可兼容多种电源轨。
连续漏极电流(Id)-130mA(Ta=25℃)满足中小功率负载驱动需求,如 LED 背光控制、传感器供电。
导通电阻(Rds (on))6Ω(典型值,@Vgs=-10V,Id=100mA)低损耗设计,降低发热,提升系统能效,适用于电池供电设备。
阈值电压(Vgs (th))-2V(典型值,@Id=1mA)支持逻辑电平直接驱动(如 3.3V/5V 微控制器),无需额外驱动电路。
工作温度范围-55℃至 %2B 150℃工业级温度适应性,可用于汽车电子、工业自动化等恶劣环境。
封装类型SOT-23(3 引脚贴片)紧凑尺寸(2.4mm?2.9mm?1.2mm),节省 PCB 空间,支持高密度布局。

BSS84 SOT-23 的关键特性与应用场景

技术特性

  1. 低功耗与高效能
    • 低导通电阻设计显著降低传导损耗,延长电池续航。
    • 快速开关速度(典型值 <100ns),支持高频信号切换。
  2. 可靠性设计
    • ESD 保护,防止静电损伤,提升生产良率。
    • UL94 V-0 阻燃封装,符合安全标准,适用于消费电子和工业设备。
  3. 兼容性与灵活性
    • 逻辑电平兼容,可直接连接微控制器、FPGA 或模拟信号源。
    • 支持回流焊工艺,适合自动化生产线,降低组装成本。

典型应用场景

  1. 电源管理
    • 负载开关:控制电池供电系统的通断。
    • DC/DC 转换器:作为同步整流器或开关元件,优化电源效率。
    • 电池保护电路:防止过电流、过电压损害锂电池组。
  2. 信号切换与放大
    • 逻辑电平转换:在不同电压域之间实现信号无损传输。
    • 高速模拟开关:用于音频信号路由、传感器多路复用等高频场景。
  3. 工业与汽车电子
    • 电机驱动辅助电路:作为续流二极管或低端开关,配合 N 沟道 MOSFET 使用。
    • 汽车传感器接口:满足 AEC-Q101 车规ren证,支持引擎控制、车身电子。

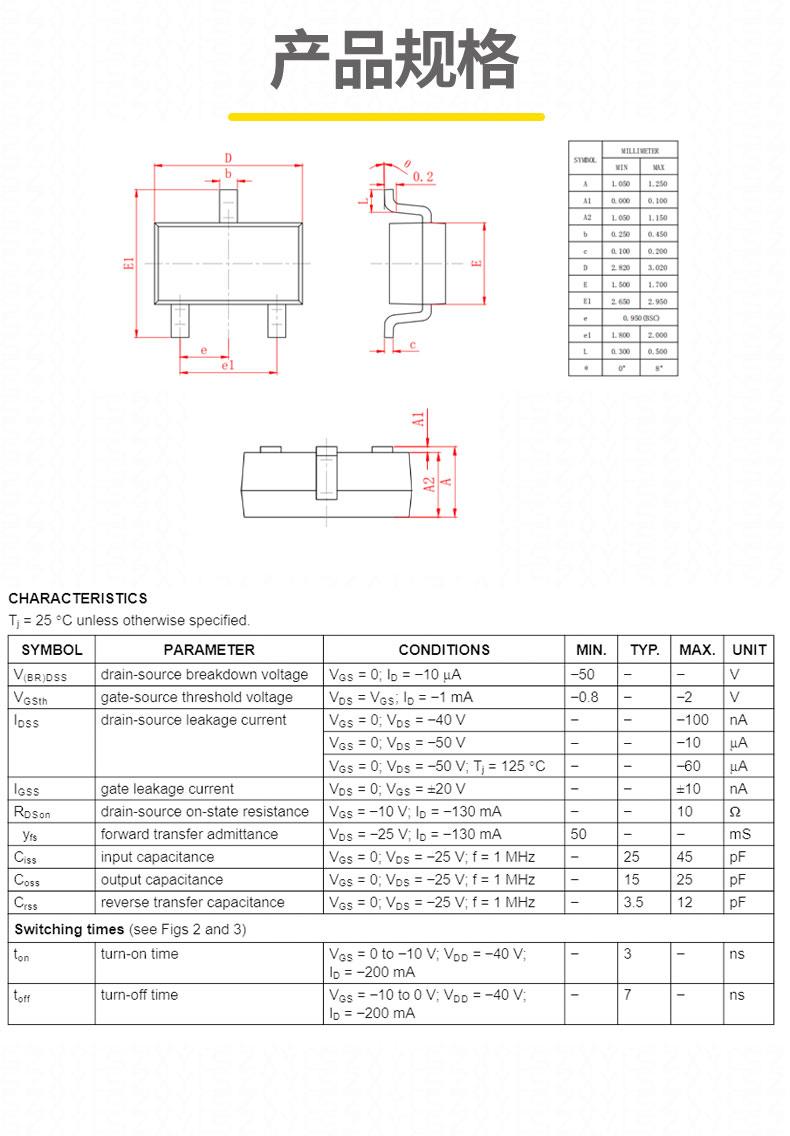

封装与物理属性

  • 封装形式:SOT-23(3 引脚,源极 S、栅极 G、漏极 D),符合 TO-236 标准,引脚间距 0.95mm。
  • 尺寸:约 2.4mm?2.9mm?1.2mm,适用于紧凑型 PCB 设计。
  • 包装方式:标准编带包装(Tape & Reel),3000pcs / 卷,便于自动化贴装。
  • 安装建议:建议使用含银焊膏,回流焊峰值温度控制在 245℃?5℃,确保焊接可靠性。
