一、基本特性

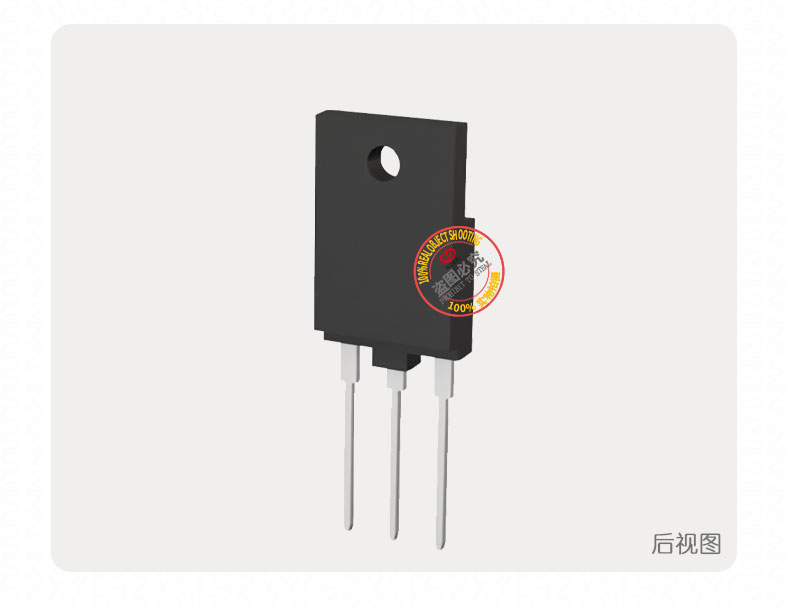

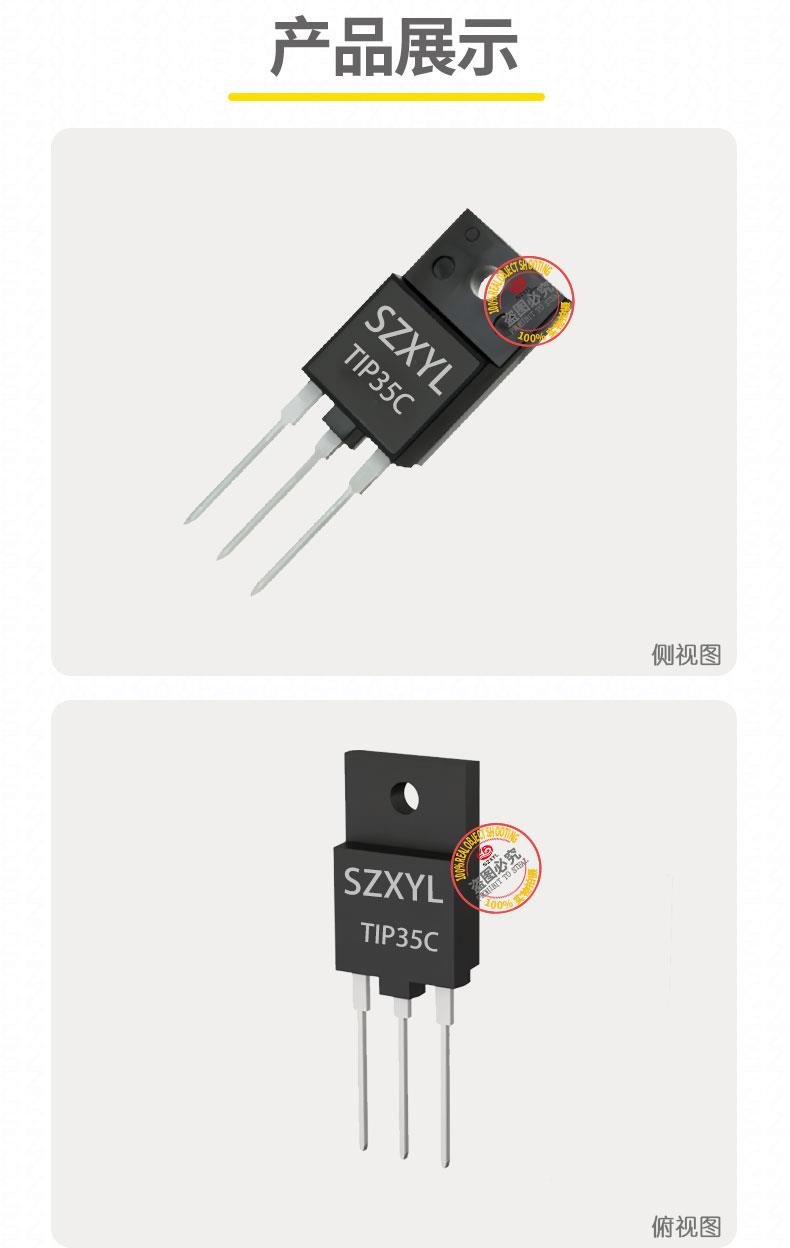

TIP35C是一款NPN型硅功率晶体管，它采用平面技术制造，具有“基岛”布局，展现出卓越的高增益性能和非常低的饱和电压。这种设计使得TIP35C在通用线性和开关应用中表现出色，能够处理高电流和高电压。

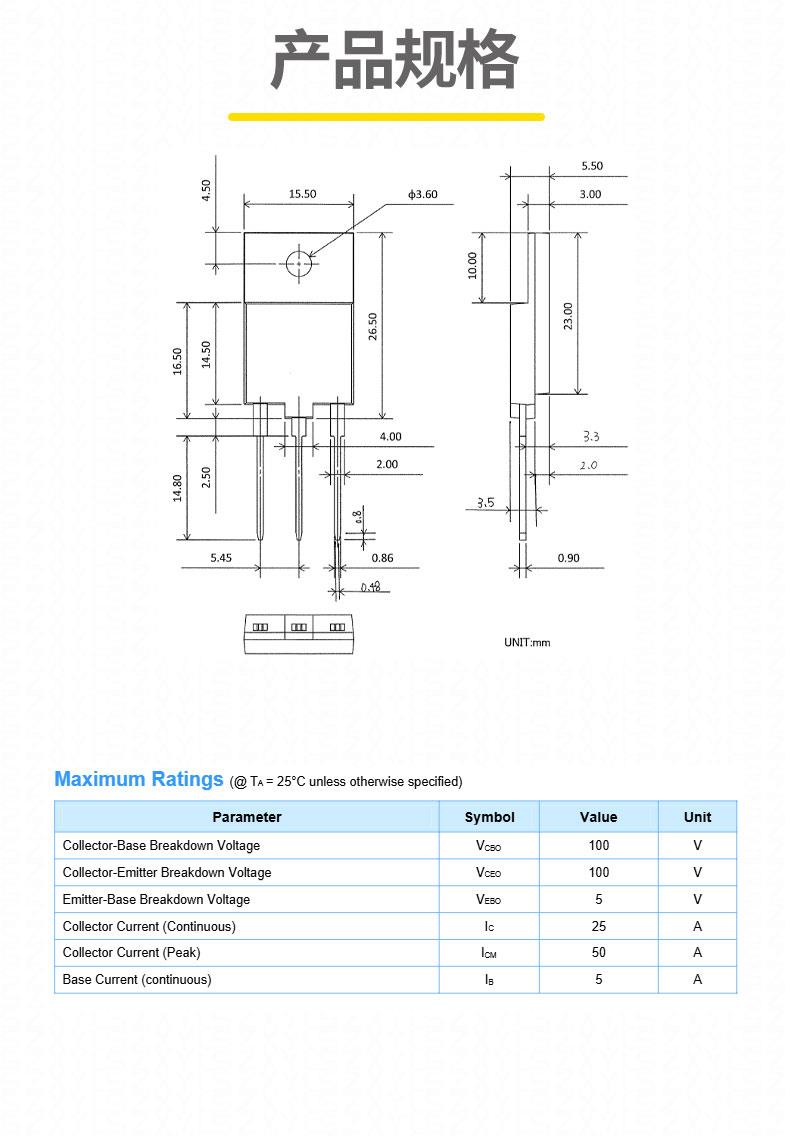

二、电气参数
集电极电流（IC）：集电极电流为25，能够满足大多数高功率应用的需求。
集电极-发射极电压（VCEO）：集电极-发射极电压为100，使其能够在较高的电压下稳定工作。
功耗（PD）：功耗为125，这使得TIP35C能够在高功率条件下长时间稳定运行。
直流电流增益（hFE）：在15A的集电极电流下，直流电流增益为10，这意味着它能够在较小的基极电流下提供较大的集电极电流，适用于需要高增益的放大电路。
特征频率（fT）：特征频率为3MH，表明TIP35C能够在较高频率下保持较好的增益特性，适用于音频放大和一些中频信号处理电路。
集电极截止电流（ICBO）：集电极截止电流为1mA，较低的截止电流有助于减少静态功耗，提高电路的效率。
集电极-发射极饱和电压（VCE(sat)）：在IC = 25A的条件下，饱和电压为1.8V,较低的饱和电压有助于提高功率放大器的效率，减少功率损耗。
三、应用场景
1. 音频放大器
常用于音频功率放大器的输出级，能够提供足够的电流来驱动扬声器。其高电流增益和低饱和电压特性使其在音频放大器中表现出色，能够提供高质量的音频输出
2. 开关电源
在开关电源中，可以用作主开关，承担转换输入电压至所需输出电压的任务。其快速开关特性和较低的饱和压降使得转换效率更高
3. 直流电机驱动
可以在直流电机驱动电路中用作控制晶体管，控制电机的启动、停止和速度调节。它的高电流能力确保电机能在各种负载下稳定运行
4. 电源管理
可以用于电源管理电路，如稳压器和开关电源。其高耐压和大电流特性使其能够处理较大的功率，确保电源系统的稳定输出
四、使用注意事项
1. 散热设计
由于在高功率条件下工作时会产生大量热量，因此需要良好的散热设计。
2. 保护电路
为了确保的安全使用，建议在电路中加入保护措施，如过流保护和过热保护。
3. 驱动信号
基极需要一个合适的驱动信号，以确保晶体管能够正常工作。
五、总结
一款性能卓越、可靠性高的NPN型硅功率晶体管，适用于多种高功率应用。其高电流增益、低饱和电压和高耐压特性使其在音频放大器、开关电源和直流电机驱动等领域表现出色。
