SDT05S 产品概述

SDT05S he心特性

1. 高效 ESD/EFT 防护能力
   • 符合 IEC 61000-4-2 标准，提供**?15kV（空气放电）和 ?8kV（接触放电）的 ESD 保护**，满足严苛的电磁兼容（EMC）要求。
   • 支持 IEC 61000-4-4 标准的25A（5/50ns）电快速瞬变（EFT）防护，可有效抑制突发脉冲干扰。
   • 低漏电流（≤1μA@VRWM=5V），确保信号完整性，避免对中低速数据传输造成干扰。
2. 精准电压箝位与快速响应
   • 击穿电压（VBR）典型值为 6.2V，箝位电压（VC）≤10V@1A，可快速将过电压限制在安全范围内，保护后级电路免受损坏。
   • 响应时间（trr）≤1ps，适用于1Gbps 以下的中低速信号线路（如 USB 2.0、UART）。
   • 采用先进的硅雪崩技术，可承受多次 ESD 冲击而不退化，长期可靠性高。
3. 低电容与宽工作范围
   • 结电容（CJ）≤2.5pF@1MHz，对中高频信号的损耗极低，适合中低速数据传输场景。
   • 工作温度范围：-55℃至 %2B 150℃，适应极端环境下的长期运行。
   • 符合 RoHS 标准，无铅、无卤素，满足环保要求。
4. 灵活的电路适配能力
   • 单向结构设计，适用于单端信号线路（如 USB D%2B/-、SPI 总线），可直接并联于被保护线路与地之间。
   • 内置低阻抗路径，可有效抑制共模和差模干扰，尤其适用于便携式设备的电源输入端口。

SDT05S 典型应用

• 消费电子：手机、智能手表的充电接口、耳机插孔的 ESD 保护，支持 5V 电源系统。
• 物联网设备：传感器节点、智能门锁的信号线路防护，确保数据传输的稳定性。
• 工业控制：PLC 输入输出模块、工业传感器接口的过压保护，适应工业环境中的电磁干扰。
• 办公设备：打印机、扫描仪的 USB 接口防护，提升设备可靠性。
• 可穿戴设备：手环、耳机的蓝牙模块及充电电路保护，满足小型化设计需求。

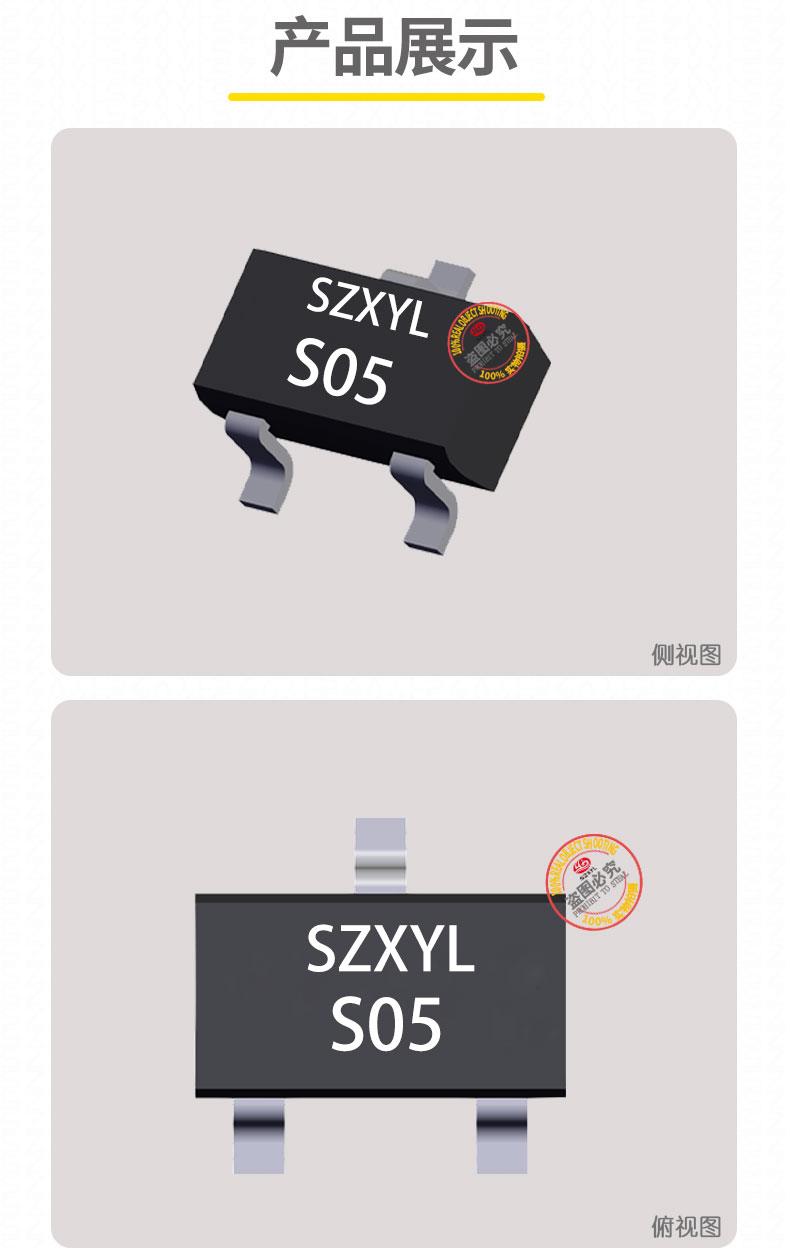

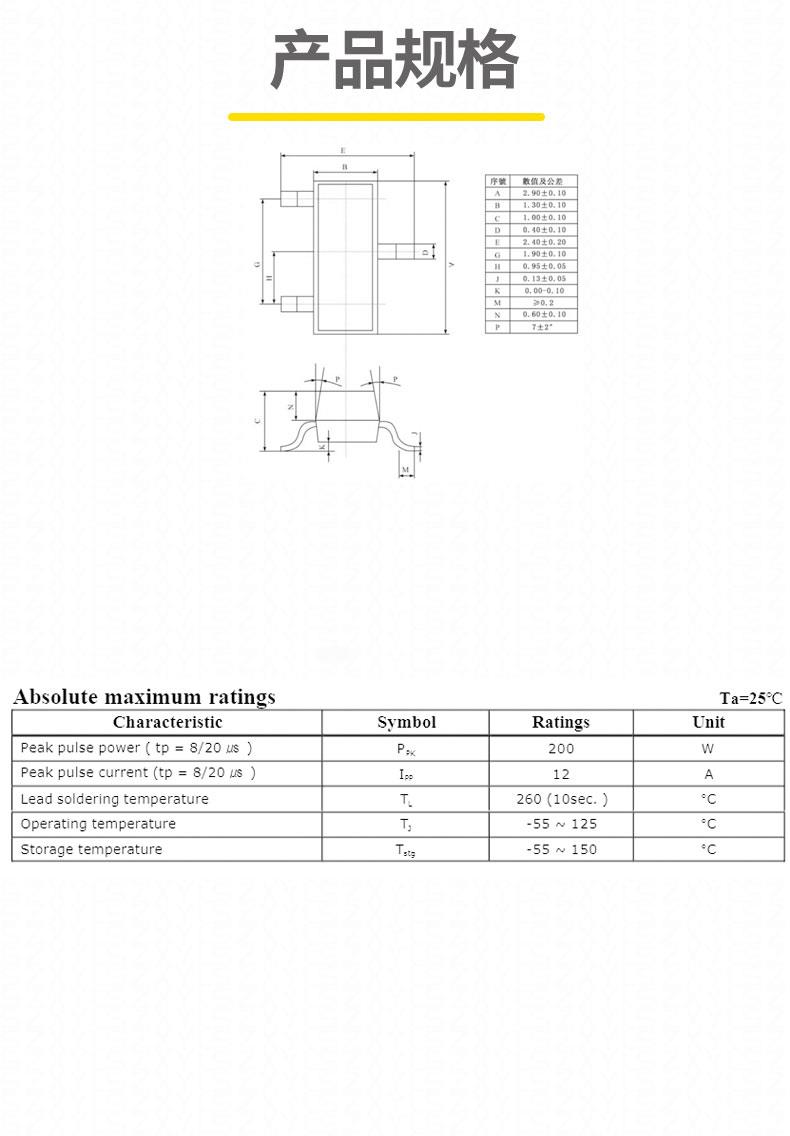

封装与引脚定义

• 封装形式：SOT-23-3（3 引脚）
• 引脚功能：
  • 引脚 1（阳极 A）：连接被保护线路的低电位端（通常接地）。
  • 引脚 2（阴极 K）：连接被保护线路的高电位端。
  • 引脚 3（空脚 NC）：无电气连接，仅用于机械支撑。
• 引脚排列：左下角为 1 脚，逆时针依次为 2、3 脚（A-K-NC 顺序），丝印通常为 "SDT05S" 或 "AUK"（如 AUK 的 SDT05S-T1）。
•
