SMF05Che心参数与特性

• 电气性能：
  • 工作电压（VRWM）：5V，支持 5V 电源系统的浪涌保护，兼容 USB 2.0、车载 12V 系统的电平转换电路。
  • 钳位电压（VC）：典型值 12.5V（8/20μs 脉冲，8A 峰值电流），可有效抑制 ESD、EFT 等瞬态过电压，保护后端敏感芯片。
  • 峰值脉冲电流（IPP）：8A（8/20μs），支持 IEC 61000-4-5 标准的雷击浪涌防护，满足工业设备、消费电子的高可靠性需求。
  • 结电容（CJ）：80~130pF（I/O 至地，1MHz 测试），适合 USB 2.0（480Mbps）、SIM 卡（3V/1.8V）等中速信号传输，确保信号完整性。
  • 漏电流（IR）：≤5μA（VRWM=5V），低功耗设计适合长期待机的便携式设备。
• 防护能力：
  • ESD 保护：符合 IEC 61000-4-2 标准，空气放电 ?15kV，接触放电 ?8kV，可承受超过 10 万次 ESD 冲击。
  • EFT 保护：通过 IEC 61000-4-4 标准 40A（5/50ns）测试，有效抑制工业环境中的快速瞬变干扰。
• 工作范围：
  • 温度范围：-40?C 至 %2B 125?C，适应工业、汽车等严苛环境，满足 - 40?C 车载环境的长期可靠性需求。
  • 湿度敏感性等级（MSL）：1 级（JLCPCB），符合 J-STD-020 标准，支持回流焊工艺且无限存储时间。

SMF05C封装与结构

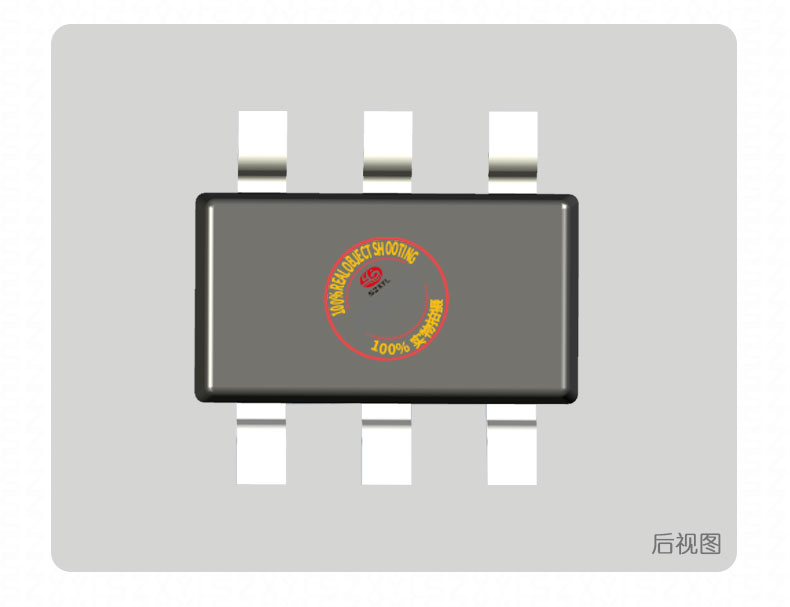

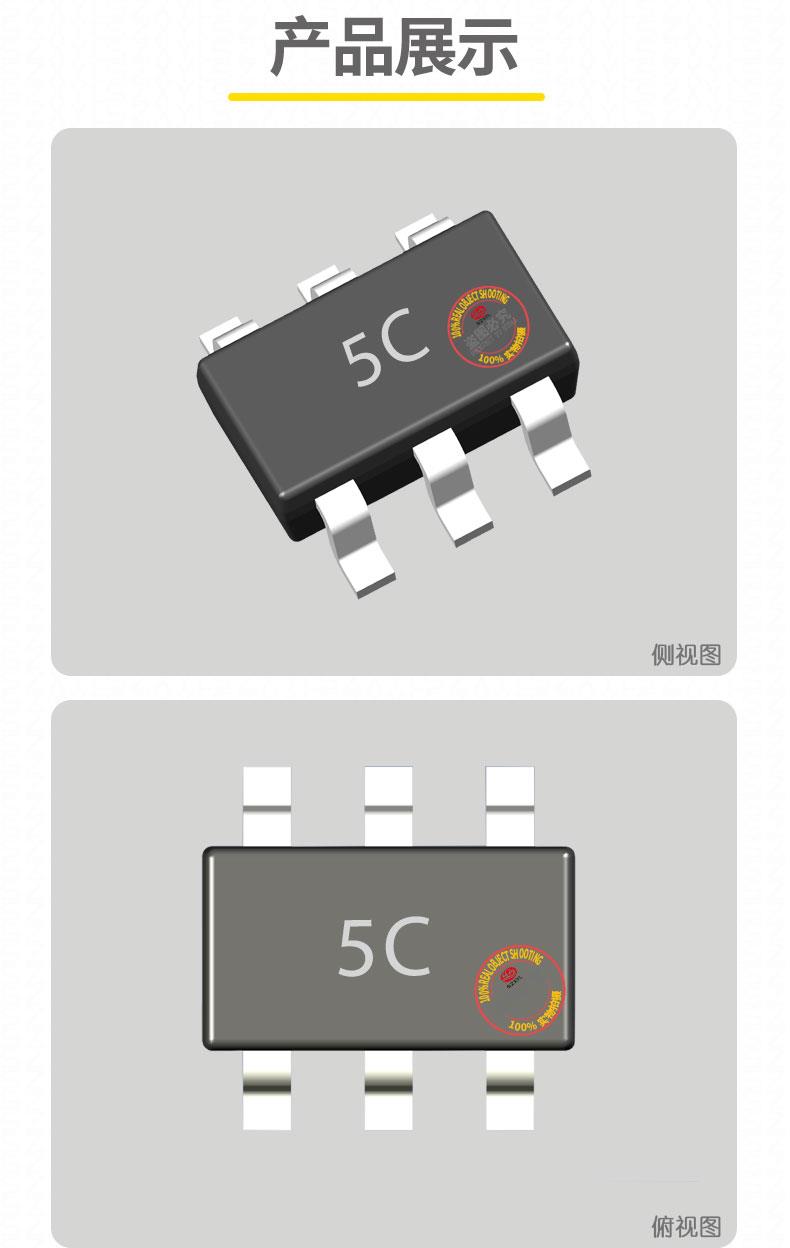

• 封装形式：SOT-363（6 引脚），尺寸 2.1?1.25?0.95mm，引脚间距 0.65mm，支持自动化贴片生产，节省 PCB 空间。

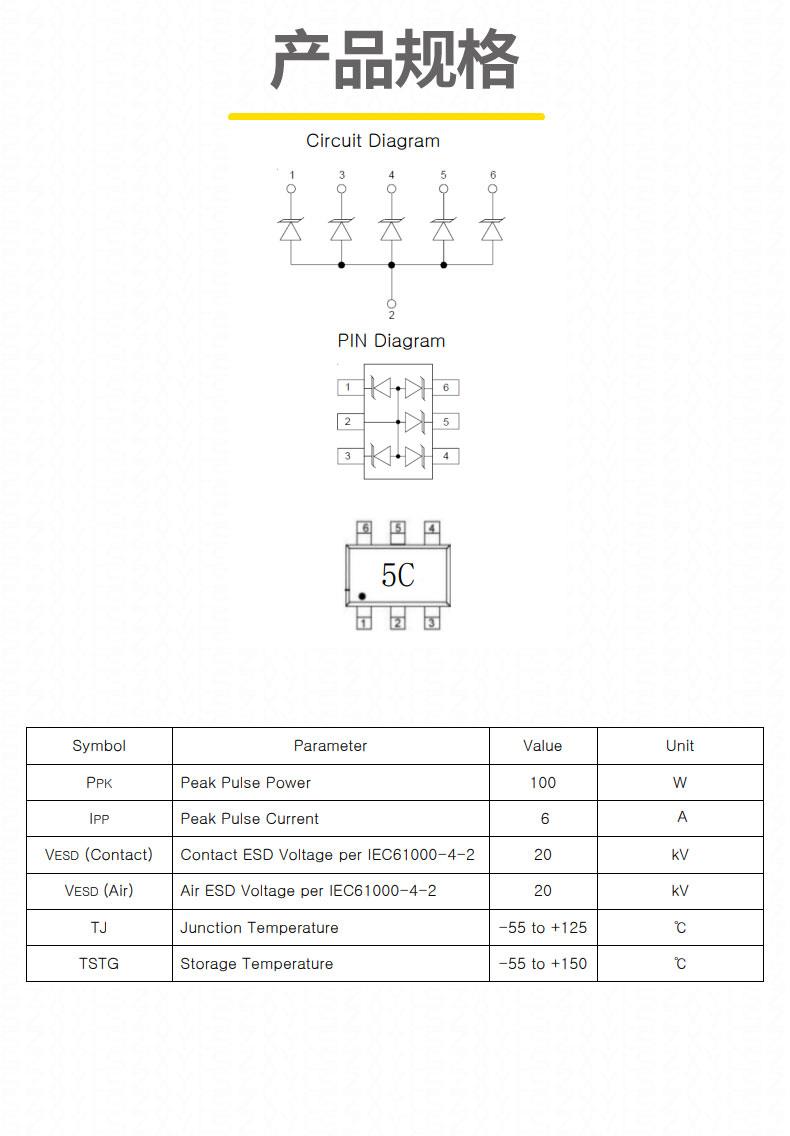

• 引脚配置：
  • 1 脚：公共阴极（CA），需连接系统地；
  • 2 脚：阳极（A），直接接地；
  • 3~6 脚：独立阴极（CA），分别连接 5 条 I/O 信号线。
• 内部结构：集成 5 个单向 TVS 二极管，形成独立保护通道，每个通道可承受 8A 峰值电流，共阴极设计优化浪涌分流效率。

SMF05C应用领域

• 消费电子：
  • USB 接口保护：100pF 典型电容支持 USB 2.0 全速传输，防止 U 盘、移动硬盘等设备插拔时的 ESD 损坏。
  • 射频信号防护：在蓝牙耳机、智能音箱中，保护蓝牙天线及射频前端电路免受静电干扰。
• 工业控制：
  • 传感器信号调理：在温度、压力传感器电路中，抑制长线传输引入的电磁干扰（EMI），确保工业自动化设备的稳定性。
  • RS-485 通信防护：配合终端电阻使用，保护工业通信总线免受浪涌冲击，支持 MODBUS 协议通信。
• 汽车电子：
  • 车载娱乐系统：-40?C 至 %2B 125?C 宽温特性支持车载信息屏、倒车影像的 USB 接口防护（需验证具体批次是否通过 AEC-Q101 ren证，如 ON Semiconductor 的 SZSMF12CT1G）。
  • 车身控制模块：保护 CAN 总线免受车载电源浪涌影响，确保 ECU 通信稳定性。
