SRV05-4he心参数与特性

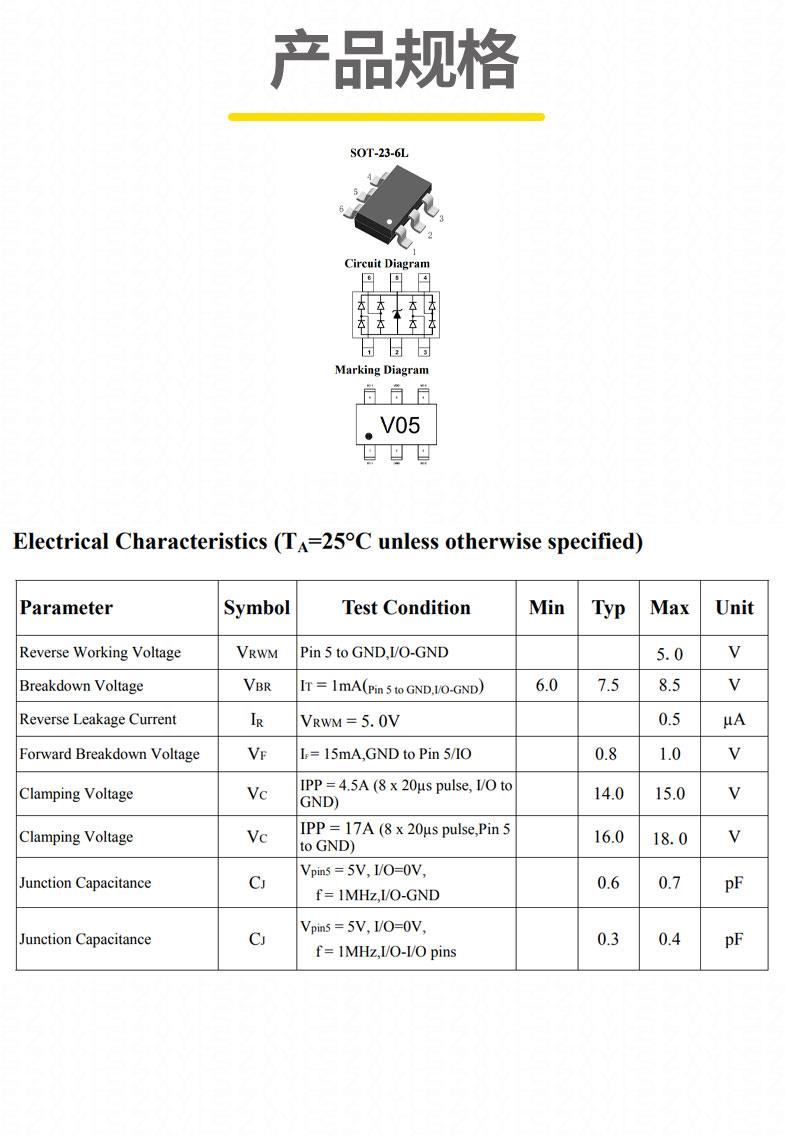

• 电气性能：
  • 工作电压（VRWM）：5V，支持 5V 电源系统的浪涌保护，兼容 USB 2.0、车载 12V 系统的电平转换电路。
  • 钳位电压（VC）：典型值 15V（8/20μs 脉冲，12A 峰值电流），可有效抑制 ESD、EFT 等瞬态过电压，保护后端敏感芯片。
  • 峰值脉冲电流（IPP）：12A（8/20μs），支持 IEC 61000-4-5 标准的雷击浪涌防护，满足工业设备、消费电子的高可靠性需求。
  • 结电容（CJ）：I/O 至 I/O 间典型值 0.35pF，I/O 至地间zui大值 0.8pF，确保 USB 2.0（480Mbps）、HDMI（4.95Gbps）等高速信号的完整性。
  • 漏电流（IR）：≤0.3μA（VRWM=5V），低功耗设计适合长期待机的便携式设备。
• 防护能力：
  • ESD 保护：符合 IEC 61000-4-2 标准，空气放电 ?25kV，接触放电 ?25kV，可承受超过 10 万次 ESD 冲击。
  • EFT 保护：通过 IEC 61000-4-4 标准 40A（5/50ns）测试，有效抑制工业环境中的快速瞬变干扰。
• 工作范围：
  • 温度范围：-55?C 至 %2B 125?C，适应工业、汽车等严苛环境，满足 - 40?C 车载环境的长期可靠性需求。
  • 湿度敏感性等级（MSL）：3 级，符合 J-STD-020 标准，支持回流焊工艺。

SRV05-4封装与结构

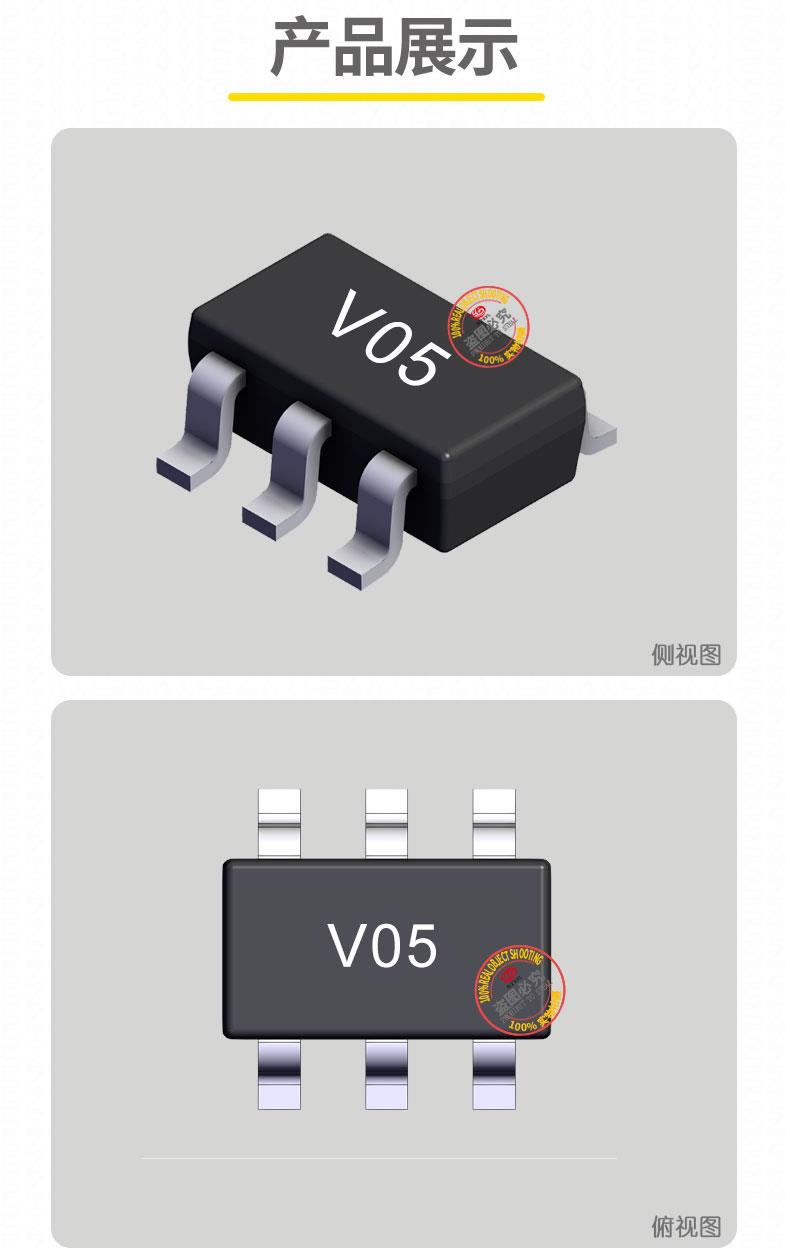

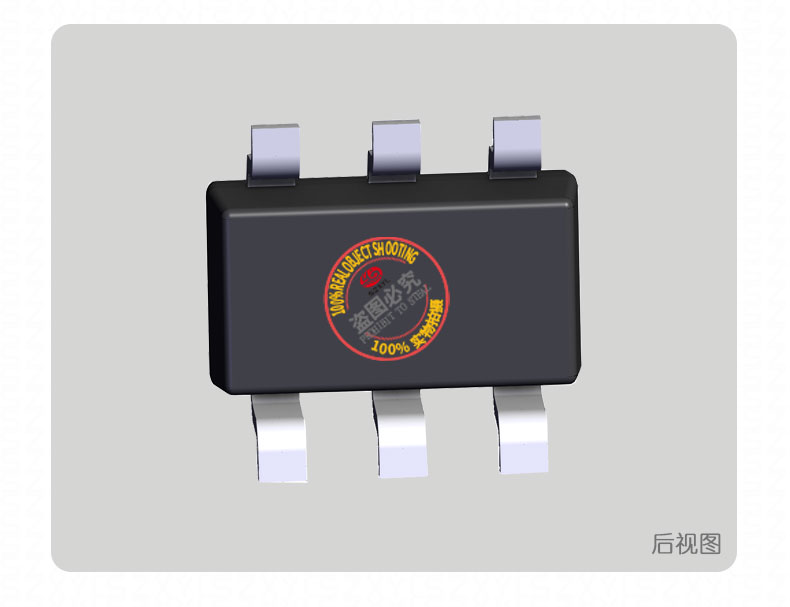

• 封装形式：SOT-23-6（6 引脚），尺寸 2.9?1.6?1.15mm（Semtech），引脚间距 0.95mm，支持自动化贴片生产，节省 PCB 空间。
• 引脚配置：
  • 1、3、4、6 脚：I/O 数据引脚，直接连接高速信号线；
  • 2 脚：GND，需大面积覆铜以降低接地阻抗；
  • 5 脚：VCC，可连接电源或通过 10kΩ 电阻隔离，优化浪涌防护效果。
• 内部结构：集成 8 个低电容转向二极管和 1 个 TVS 二极管，形成四重保护架构：
  • 转向二极管将瞬态电流导向 VCC 或 GND；
  • TVS 二极管钳位电源线上的过电压，防止后端电路损坏。

SRV05-4应用领域

• 消费电子：
  • USB 接口保护：0.35pF 低电容设计支持 USB 2.0 全速传输，防止 U 盘、移动硬盘等设备插拔时的 ESD 损坏。
  • HDMI/DisplayPort 防护：在机顶盒、显示器中，0.2pF 级电容可确保 4K 视频信号无失真传输。
• 工业控制：
  • 以太网接口保护：符合 IEEE 802.3 标准，支持 10/100/1000Base-T 网络的浪涌防护，适用于工业交换机、PLC 设备。
  • 传感器信号调理：在温度、压力传感器电路中，抑制长线传输引入的电磁干扰（EMI）。
• 汽车电子：
  • 车载娱乐系统：-40?C 至 %2B 105?C 宽温特性支持车载信息屏、倒车影像的 USB 接口防护（需验证具体批次是否通过 AEC-Q101 ren证）。
  • 车身控制模块：保护 CAN 总线免受车载电源浪涌影响，确保 ECU 通信稳定性。
