ESD05V14T-LChe心参数与特性

• 电气性能：
  • 反向关断电压（VRWM）：5V（典型值），适配 3.3V/5V 逻辑电平系统，可承受 IEC 61000-4-2 标准的 ?8kV 接触放电和 ?15kV 空气放电。
  • 击穿电压（VBR）：6V（典型值），确保在正常工作电压下保持高阻态，异常过压时快速触发雪崩击穿。
  • 钳位电压（VC）：≤9.8V（典型值），在 8/20μs 脉冲测试中可将瞬时过电压抑制在安全范围内，保护后端芯片免受损坏。
  • 峰值脉冲功率（PPM）：300W（8/20μs），可承受多次浪涌冲击，符合 IEC 61000-4-5 标准的浪涌防护需求。
  • 电容值（C）：≤1.2pF（1MHz），低电容特性可避免对高频信号造成衰减，确保数据传输完整性。
  • 响应时间（trr）：<1ns，快速响应 ESD 事件，有效抑制上升沿陡峭的瞬态干扰。
• 结构与封装：

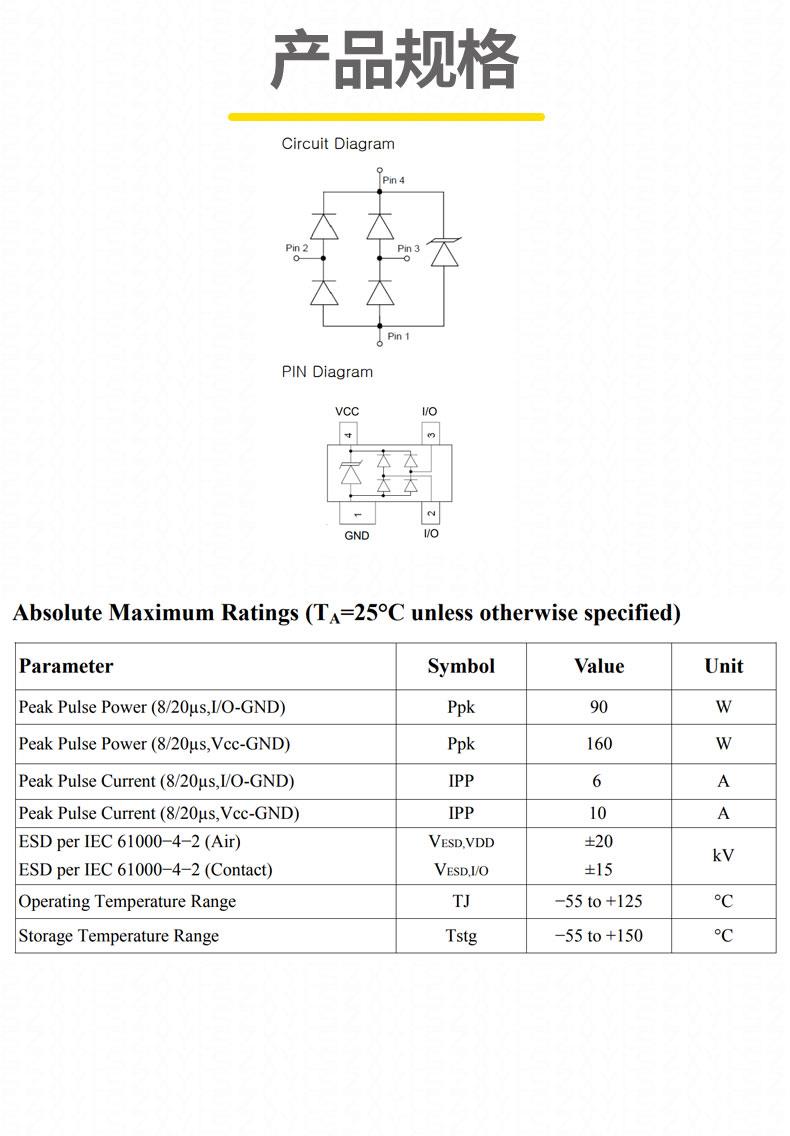

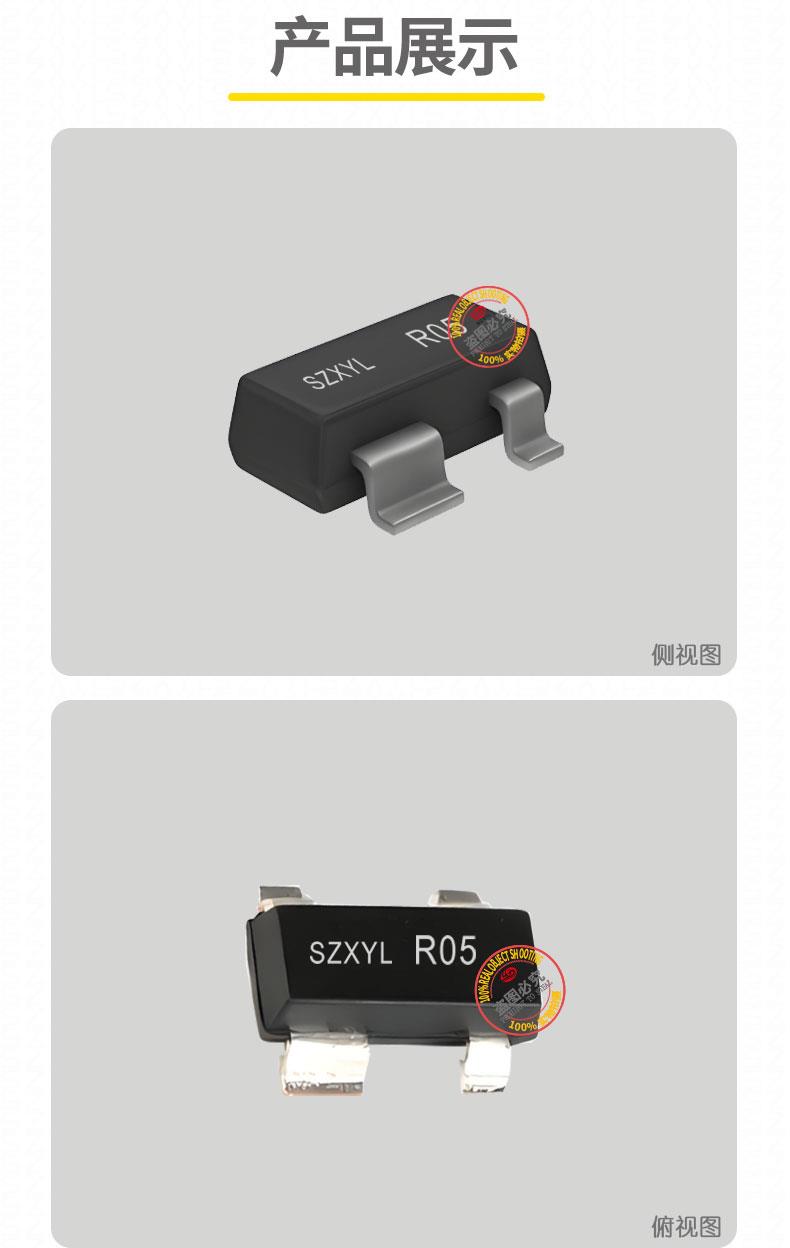

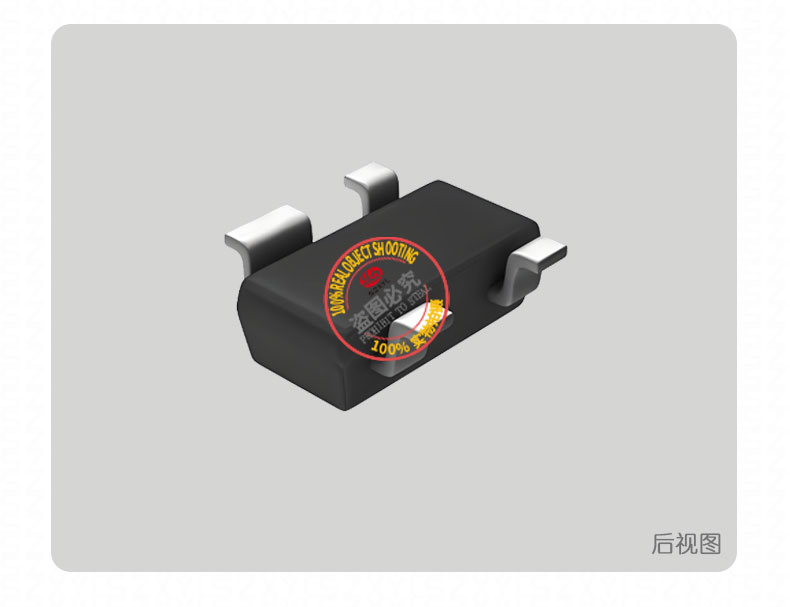

  • 封装形式：SOT-143（微型表面贴装），尺寸仅 2.0mm?1.3mm?0.9mm，比传统 SOD-323 封装节省 40% 空间，适合高密度 PCB 布局。
  • 内部结构：采用硅雪崩技术（Silicon Avalanche），芯片表面覆盖玻璃钝化层，抗冲击能力提升 30%。
  • 散热设计：铜引线框架与 PCB 焊盘直接接触，热阻 θJA=80℃/W，无需额外散热片即可满足常规应用。

ESD05V14T-LC应用领域

• 消费电子：
  • 智能手机 / 平板电脑：保护 USB-C 接口、HDMI 端口及显示屏驱动线路，防止充电时的 ESD 干扰。例如，某品牌旗舰手机采用 ESD05V14T-LC 保护 Type-C 接口，确保快充协议稳定运行。
  • 可穿戴设备：在智能手表、TWS 耳机中保护蓝牙天线和触控传感器，低电容特性避免信号失真，薄型封装适配微型化设计。
• 汽车电子：
  • 车载信息娱乐系统：保护车载显示屏、USB 接口及车载摄像头线路，宽温特性（-40?C 至 %2B 85?C）适应车内极端环境。
  • ADAS 传感器：在毫米波雷达、激光雷达中抑制电磁干扰（EMI），确保传感器信号准确传输，部分厂商（如硕凯）提供车规级定制版本（需ren证）。
• 工业控制：
  • 工业物联网（IIoT）：保护 PLC 模块的 RS-485/Modbus 通信接口，防止工业环境中的浪涌和静电损坏。
  • 智能传感器：在温湿度传感器、压力传感器中实现过压保护，支持 - 40?C 至 %2B 85?C 宽温工作，适配工业级应用需求。

ESD05V14T-LC技术优势

1. 超微型封装：SOT-143 尺寸仅 2.0mm?1.3mm，比传统 SOD-323 封装节省 40% 空间，适合可穿戴设备、智能手表等对体积敏感的应用。
2. 高频兼容性：1.2pF 低电容设计，可支持 USB 2.0（480Mbps）、HDMI 2.0（18Gbps）等高速接口，信号完整性损耗小于 0.5dB。
3. 高可靠性：通过 1000 次 ESD 脉冲测试（?8kV）后性能衰减小于 3%，满足汽车电子、工业控制等长寿命需求。
4. 宽温适应性：-40?C 至 %2B 85?C 工作范围及工业级材料（部分厂商），适应车载、工业等严苛环境，部分型号通过 AEC-Q101 ren证（需定制）。
