GSOT15C he心参数与特性

• 结构设计：双向双二极管阵列，引脚 1 和 3 为线路保护端，引脚 2 为空脚（NC），可同时防护两条独立信号线路的 ESD 冲击。双向结构支持对称过压保护，无需区分正负极性。
• 电气性能：
  • 反向工作电压（Vrwm）：15V，可承受工业级 ESD 脉冲（?30kV 接触放电，?30kV 空气放电，符合 IEC 61000-4-2 标准）。
  • 击穿电压（Vbr）：16.5V，确保在过压事件中快速触发钳位。
  • 脉冲功率（Pppm）：345W（8/20μs 波形），可吸收高达 1000 次 ESD 脉冲而不失效。
  • 钳位电压（Vc）：≤28.8V@8A，有效限制瞬态电压对后端电路的损害。
  • 结电容（CJ）：90pF，支持中速信号传输。
• 响应时间：<1ns，确保纳秒级瞬态电压抑制，优于传统陶瓷电容方案。
• 环境适应性：
  • 工作温度范围：-55?C 至 %2B 150?C，满足工业级应用需求。
  • 符合 RoHS 标准，支持无铅焊接工艺。

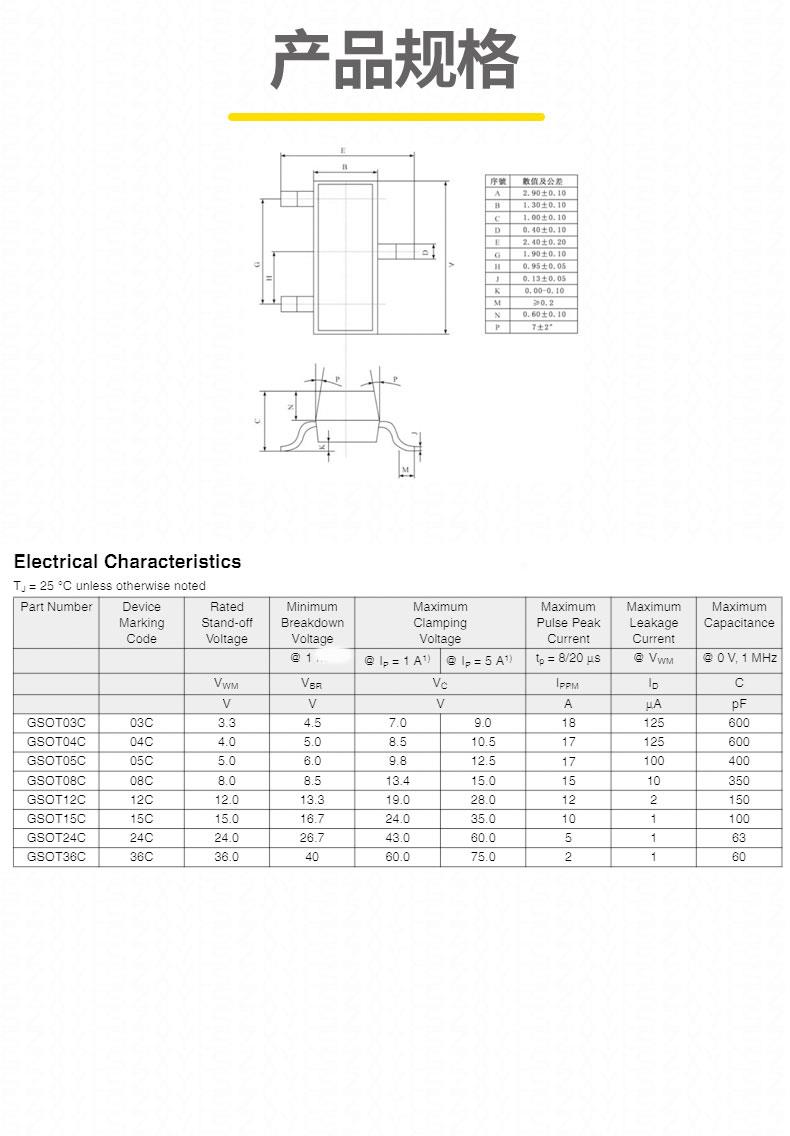

GSOT15C 封装与制造

• 尺寸参数：SOT-23-3 封装尺寸为 2.9mm?1.3mm?1.1mm，引脚间距 0.95mm，适合高密度 PCB 布局。引脚定义明确：引脚 1 和 3 为线路保护端，引脚 2 为空脚（NC）。
• 生产工艺：采用平面钝化技术和硅雪崩工艺，提升长期可靠性；卷带包装（3000pcs / 盘）支持自动化贴片生产。

GSOT15C 典型应用

1. 工业通信接口：RS-232、RS-422、RS-485 总线的 ESD 防护，确保长距离信号传输的稳定性。
2. 消费电子设备：机顶盒、数字电视的音频 / 视频输入接口，防止插拔操作或外部静电导致的芯片损坏。
3. 汽车电子：车载诊断系统（OBD）、车身控制模块（BCM）的 CAN 总线保护，满足 AEC-Q101 标准要求
4. 医疗设备：医用传感器、监护仪的信号线路防护，符合医疗行业 EMC 标准。
5. 安防系统：摄像头、门禁控制器的数据线保护，抑制高频瞬态干扰。

差异化优势

• 双向双线路保护：单颗器件可同时防护两条信号线路，减少 PCB 空间占用（相比单二极管方案节省 50% 元件数量）。
• 低钳位电压设计：28.8V@8A 的钳位电压有效保护低电压敏感电路，优于同类产品。
• 高可靠性：通过 1000 次 ESD 脉冲测试（?30kV）后参数漂移 < 5%，适合长期高可靠性场景。
•
