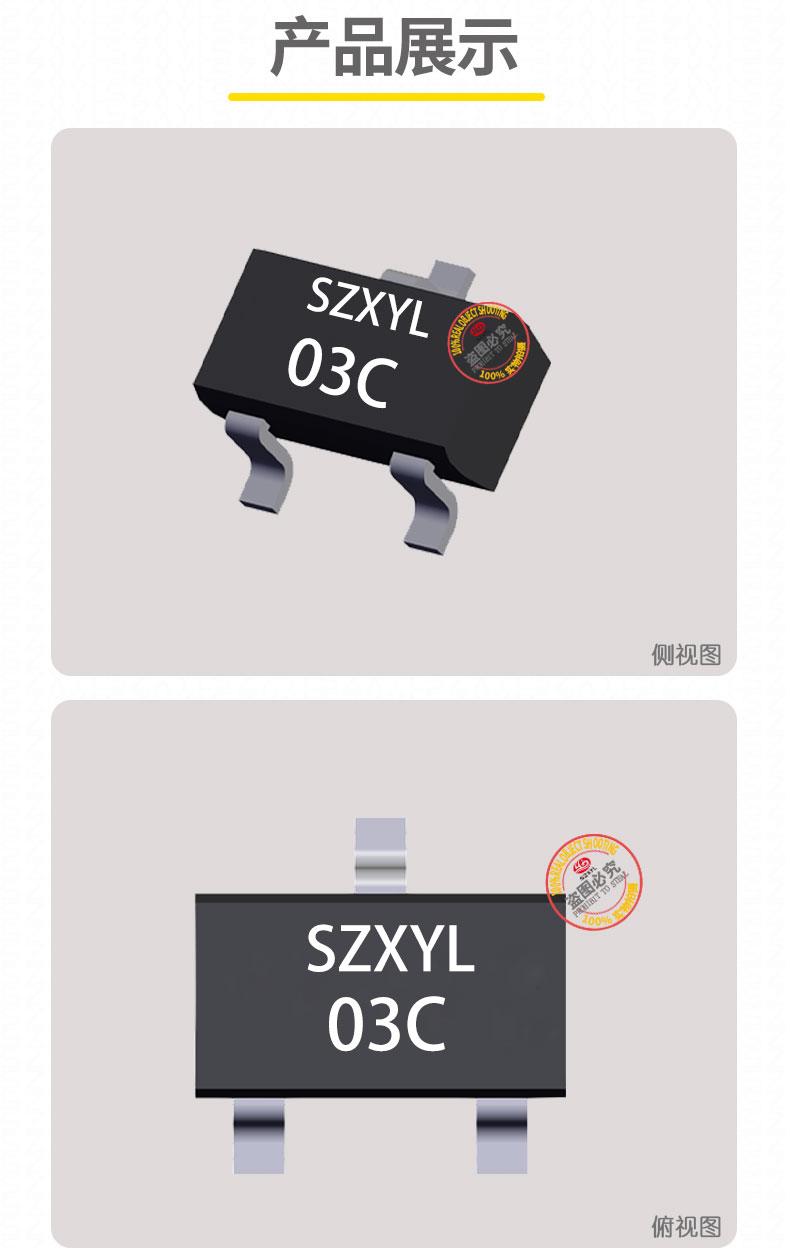

供应GSOT03C SOT-23 TVS 二极管

型号/规格:

GSOT03C

品牌/商标:

SZXYL

封装形式:

SOT-23

环保类别:

无铅环保型

安装方式:

贴片式

包装方式:

卷带编带包装

功率特性:

中功率

频率特性:

中频

额定反向关断电压(Vrwm):

3.3V

击穿电压(Vbr):

4V

箝位电压(Vc):

11.5V

峰值脉冲电流(Ipp):

30A

产品信息

GSOT03C 是一款采用 SOT-23-3 表面贴装封装的单向瞬态电压抑制(TVS)二极管阵列,专为低电压数据接口和工业级电路提供高效的静电放电(ESD)及浪涌保护。其单向双二极管结构可同时防护两条独立信号线路,具备低钳位电压、高响应速度和高功率吸收能力,适用于消费电子、通信设备及工业控制系统。

GSOT03Che心参数与特性

  • 结构设计:单向双二极管阵列,引脚 1 和 2 为线路保护端,引脚 3 为空脚(NC),可同时防护两条独立信号线路的 ESD 冲击。单向结构需严格匹配电路极性,避免反向电压导致器件失效。
  • 电气性能
    • 反向工作电压(Vrwm):3.3V,可承受工业级 ESD 脉冲
    • 击穿电压(Vbr):4V(zui小值),确保在过压事件中快速触发钳位。
    • 脉冲功率(Pppm):369W(8/20μs 波形)至 270W(10/1000μs 波形),可吸收高达 1000 次 ESD 脉冲而不失效。
    • 钳位电压(Vc):≤12.3V@30A,有效限制瞬态电压对后端电路的损害
    • 结电容(CJ):420pF,支持中低速信号传输(如 RS-485、CAN 总线),但需注意高频场景下的信号完整性影响。
  • 响应时间:<1ns,确保纳秒级瞬态电压抑制,优于传统陶瓷电容方案。
  • 环境适应性
    • 工作温度范围:-55?C 至 %2B 150?C,满足工业级应用需求。
    • 符合 RoHS 标准,支持无铅焊接工艺。

GSOT03C封装与制造

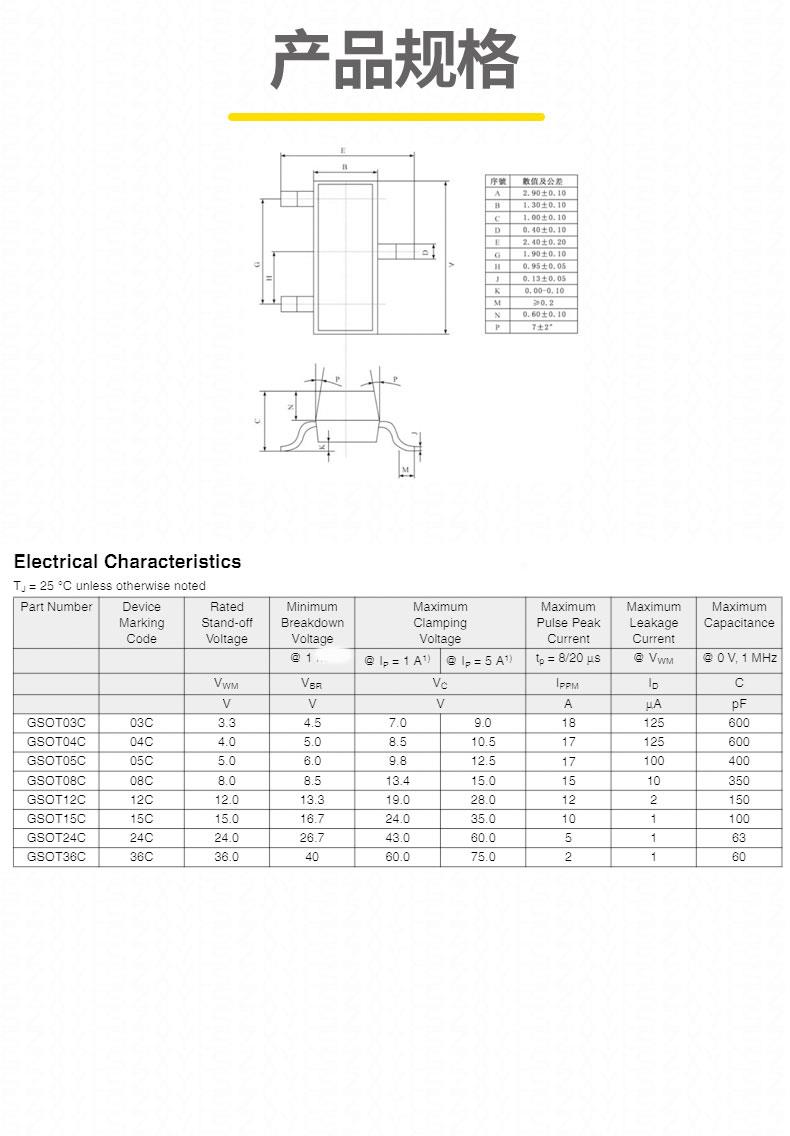

  • 尺寸参数:SOT-23-3 封装尺寸为 3.10mm?1.43mm?1.15mm,引脚间距 0.95mm,适合高密度 PCB 布局。引脚定义明确:引脚 1 和 2 为线路保护端,引脚 3 为空脚(NC)。
  • 生产工艺:采用平面钝化技术和硅雪崩工艺,提升长期可靠性;卷带包装(3000pcs / 盘)支持自动化贴片生产。

GSOT03C典型应用

  1. 工业通信接口:RS-232、RS-422、RS-485 总线的 ESD 防护,确保长距离信号传输的稳定性。
  2. 消费电子设备:手机、平板电脑的 USB 2.0 接口,防止插拔操作或外部静电导致的芯片损坏。
  3. 汽车电子:车载诊断系统(OBD)、车身控制模块(BCM)的 CAN 总线保护
  4. 医疗设备:医用传感器、监护仪的信号线路防护,符合医疗行业 EMC 标准。
  5. 电力系统:电流采集电路的 ESD 保护,抑制高频瞬态干扰。

差异化优势

  • 单向双线路保护:单颗器件可同时防护两条信号线路,减少 PCB 空间占用(相比单二极管方案节省 50% 元件数量)。
  • 低钳位电压设计:12.3V@30A 的钳位电压有效保护低电压敏感电路,优于同类产品。
  • 高可靠性:通过 1000 次 ESD 脉冲测试(?30kV)后参数漂移 < 5%,适合长期高可靠性场景。
