SMDJ5.0Ahe心参数与特性

• 电气性能：
  • 工作电压（VRWM）：5.0V，支持 5V 电源系统的浪涌保护，兼容车载 12V 系统的电平转换电路。
  • 钳位电压（VC）：典型值 9.2V（8/20μs 脉冲，163A 峰值电流），可有效抑制 ESD、EFT 等瞬态过电压，保护后端敏感芯片。
  • 峰值脉冲电流（IPP）：163A（8/20μs），支持 IEC 61000-4-5 标准的雷击浪涌防护，满足工业设备、消费电子的高可靠性需求。部分厂商型号（如雷卯电子）可支持 326.1A 峰值电流。
  • 漏电流（IR）：≤1μA（VRWM=5V），低功耗设计适合长期待机的便携式设备。
  • 响应时间：<1.0ps，可快速响应瞬态电压冲击，确保信号完整性。
• 防护能力：
  • ESD 保护：符合 IEC 61000-4-2 标准，空气放电 ?30kV，接触放电 ?30kV，可承受超过 10 万次 ESD 冲击。
  • EFT 保护：通过 IEC 61000-4-4 标准 40A（5/50ns）测试，有效抑制工业环境中的快速瞬变干扰。
• 工作范围：
  • 温度范围：-55?C 至 %2B 150?C（部分厂商型号为 - 55?C 至 %2B 125?C），适应工业、汽车等严苛环境，满足 - 40?C 车载环境的长期可靠性需求。
  • 湿度敏感性等级（MSL）：1 级（JLCPCB），符合 J-STD-020 标准，支持回流焊工艺且无限存储时间。

SMDJ5.0A封装与结构

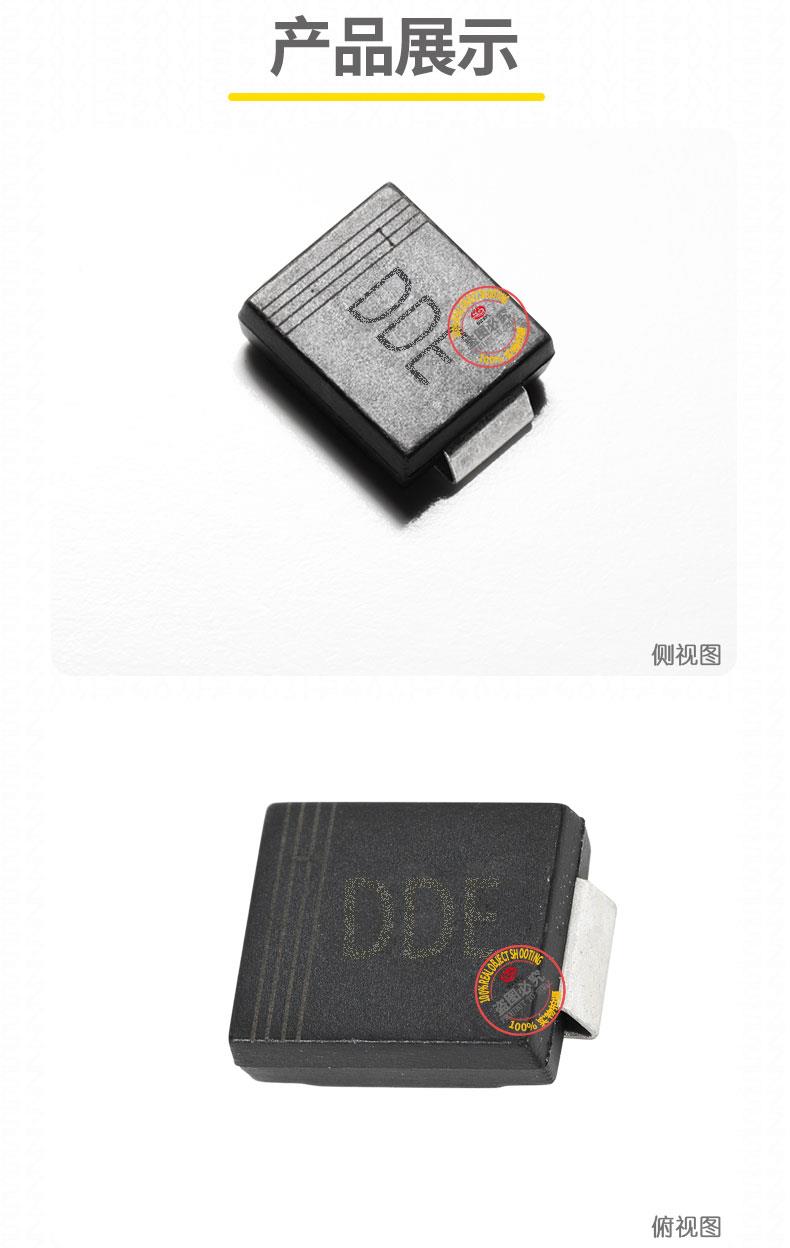

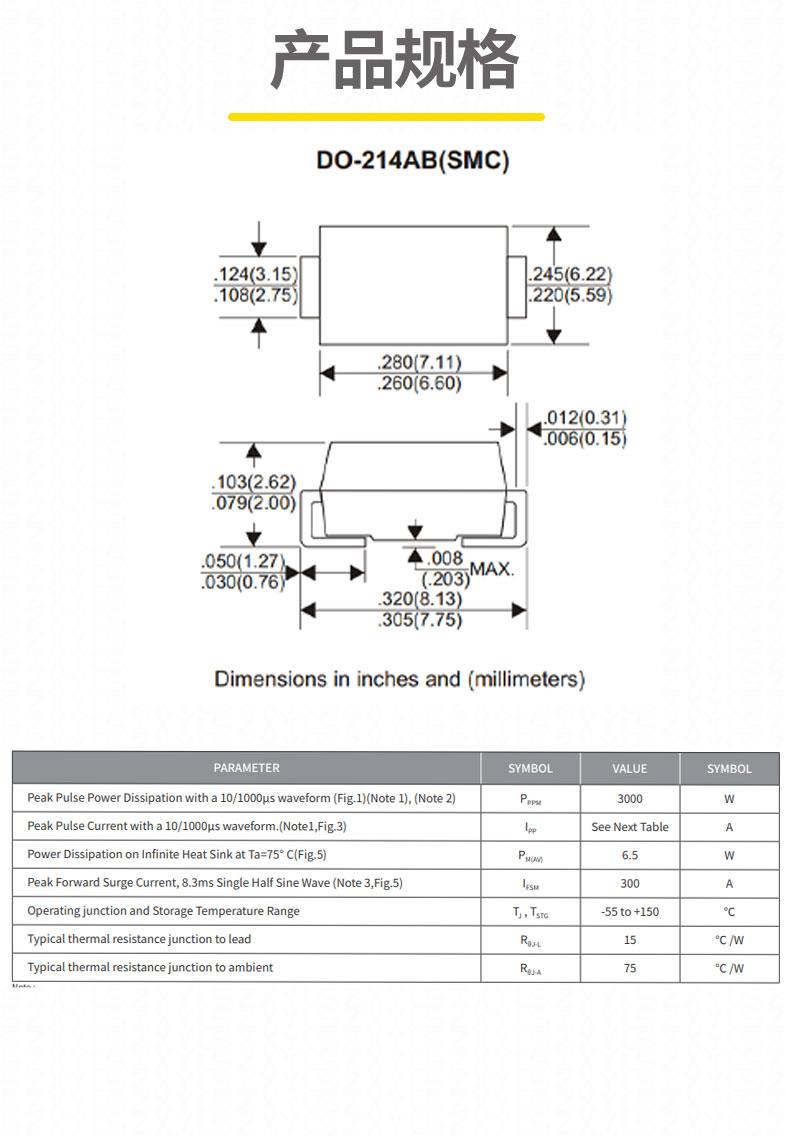

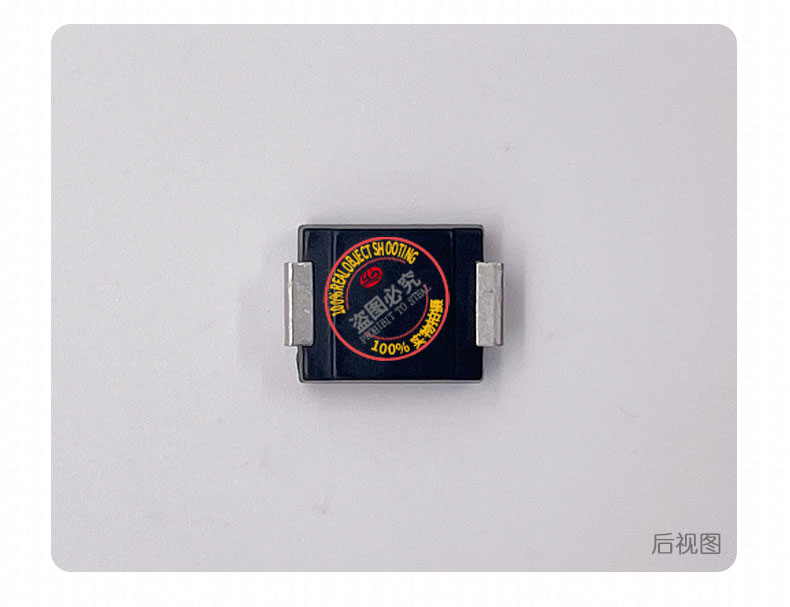

• 封装形式：SMC（DO-214AB），尺寸 7.62?7.62?2.54mm，引脚间距 2.54mm，支持自动化贴片生产，适合高功率应用。
• 引脚配置：
  • 1 脚：阳极（A），连接被保护电路的负极；
  • 2 脚：阴极（K），连接被保护电路的正极，需大面积覆铜以降低接地阻抗。
• 内部结构：采用玻璃钝化芯片技术，集成单个单向 TVS 二极管，通过雪崩效应吸收浪涌能量，钳位电压至安全水平。

SMDJ5.0A应用领域

• 汽车电子：
  • 电池过压保护：在汽车 ECU、车载充电器中，抑制启动瞬间的电压尖峰（如 ISO 7637-2 标准中的抛负载脉冲），保护电源管理芯片。
  • 车身控制模块：保护 CAN 总线免受车载电源浪涌影响，确保 ECU 通信稳定性。
• 工业控制：
  • 电源输入防护：在 PLC、工业交换机中，吸收雷击浪涌（8/20μs），符合 IEC 61000-4-5 标准。
  • 电机驱动电路：抑制电机启停时的反电动势，防止 IGBT 模块损坏。
• 消费电子：
  • 适配器保护：在手机充电器、笔记本电源中，防止市电浪涌损坏内部电路。
  • 智能家居设备：保护 Wi-Fi 模块、传感器的电源线路，提升系统可靠性。
