SMCJ5.0CAhe心参数与特性

• 电气性能：
  • 工作电压（VRWM）：5.0V，支持 5V 电源系统及车载 12V 系统的电平转换电路保护。
  • 钳位电压（VC）：典型值 9.2V（8/20μs 脉冲，896.5A 峰值电流），可双向抑制 ESD、EFT 等瞬态过电压，保护后端敏感芯片。
  • 峰值脉冲电流（IPP）：163A（10/1000μs），支持 IEC 61000-4-5 标准的雷击浪涌防护，满足工业设备、汽车电子的高可靠性需求。
  • 漏电流（IR）：≤800μA（VRWM=5V，Littelfuse），部分厂商（如优恩半导体）采用外延工艺可将漏电流降至 10μA，适合对功耗敏感的物联网设备。
  • 响应时间：<1.0ps，可快速响应高频瞬态电压，确保信号完整性。
• 防护能力：
  • ESD 保护：符合 IEC 61000-4-2 标准，空气放电 ?15kV，接触放电 ?8kV，可承受超过 10 万次 ESD 冲击。
  • EFT 保护：通过 IEC 61000-4-4 标准 40A（5/50ns）测试，有效抑制工业环境中的快速瞬变干扰。
• 工作范围：
  • 温度范围：-55?C 至 %2B 150?C（Littelfuse），适应工业、汽车等严苛环境，部分车规级型号（如东沃电子 TPSMCJ5.0CA）可通过 AEC-Q101 ren证。
  • 湿度敏感性等级（MSL）：1 级（JLCPCB），支持回流焊工艺且无限存储时间。

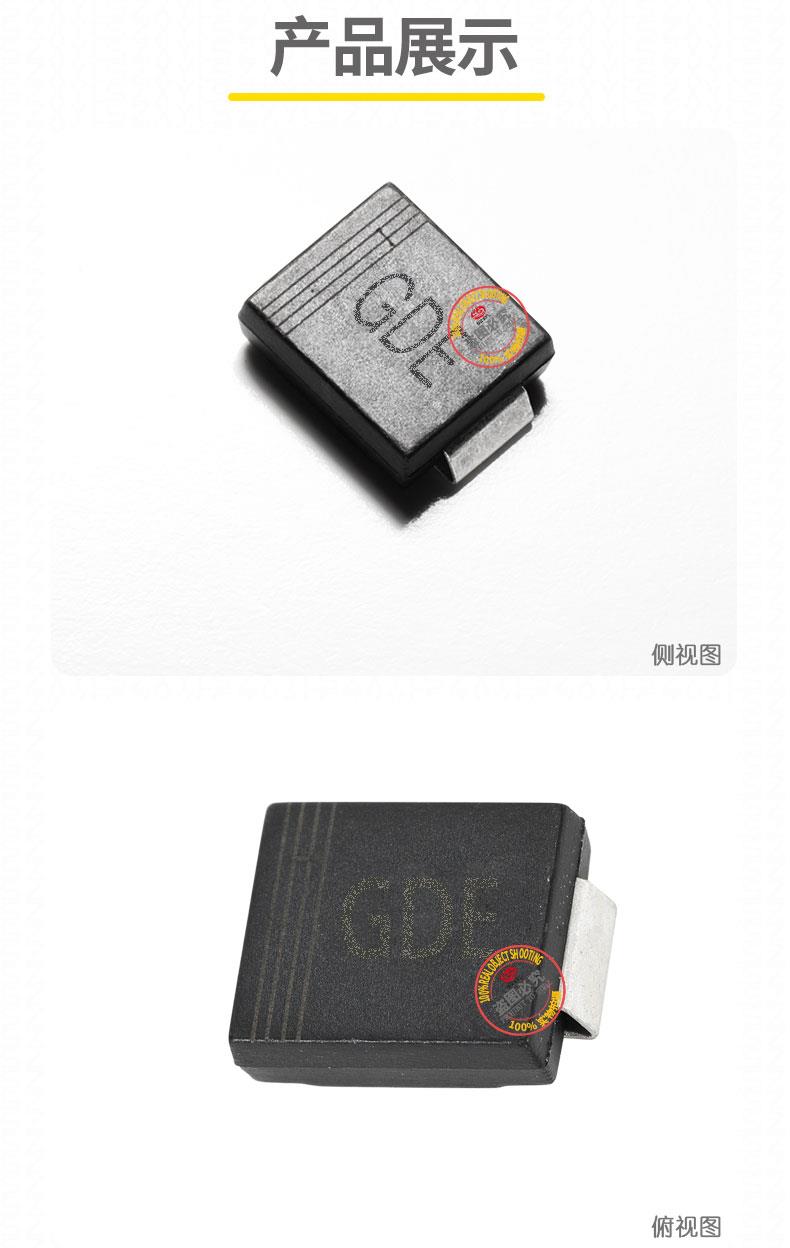

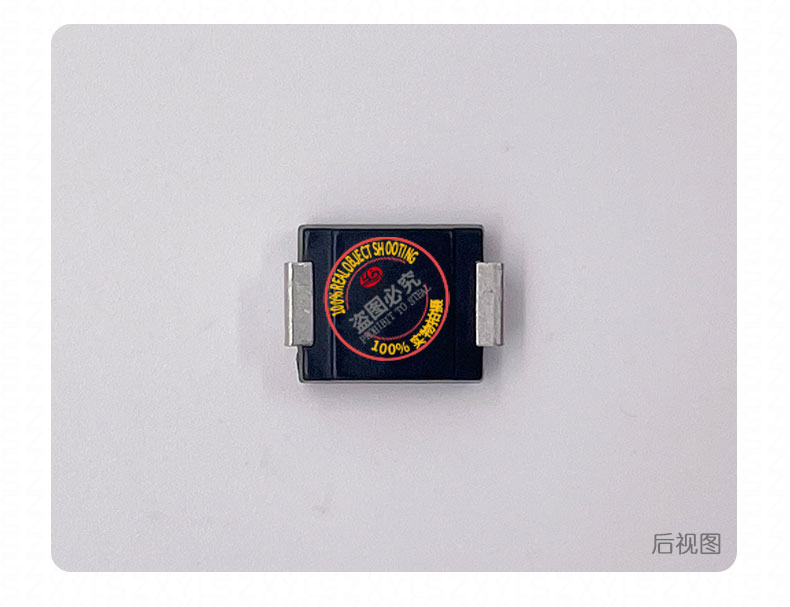

SMCJ5.0CA封装与结构

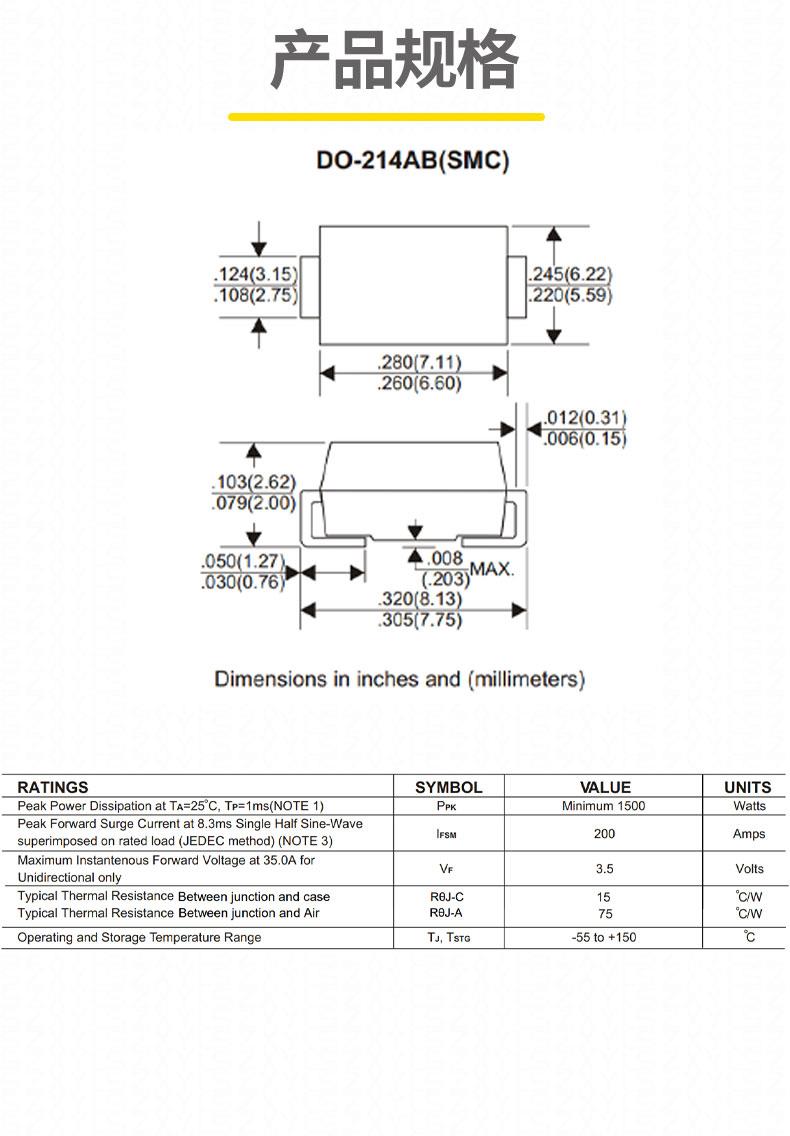

• 封装形式：SMC（DO-214AB），尺寸 7.11?6.22?2.80mm，引脚间距 2.54mm，支持自动化贴片生产，适合高功率应用。
• 引脚配置：
  • 1 脚：阳极（A），连接被保护电路的负极；
  • 2 脚：阴极（K），连接被保护电路的正极，需大面积覆铜以降低接地阻抗。
• 内部结构：采用玻璃钝化芯片技术（Littelfuse）或外延工艺（优恩半导体），集成单个双向 TVS 二极管，通过雪崩效应双向吸收浪涌能量，正反向钳位特性对称。

SMCJ5.0CA应用领域

• 汽车电子：
  • 车载电源保护：抑制启动瞬间的抛负载脉冲（ISO 7637-2 标准），保护 ECU、车载充电器的电源输入电路。
  • CAN 总线防护：双向保护差分信号对，防止车载网络通信中的浪涌干扰，确保 ECU 间数据传输稳定性。
• 工业控制：
  • RS-485/RS-232 接口保护：对称钳位特性适配差分信号传输，抑制长线传输引入的电磁干扰（EMI）。
  • 电机驱动电路：双向吸收电机启停时的反电动势，防止 IGBT 模块因电压反灌损坏。
• 消费电子：
  • USB-C 接口防护：双向保护正反插场景下的 ESD 冲击，兼容 USB 2.0/3.0 信号速率（需验证结电容）。
  • 智能家居设备：保护 Wi-Fi 模块、传感器的电源线路，提升系统可靠性。
